《電化學儲能系統接入電網測試規范》是電化學儲能系統接入電網測試的依據，自實施以來，受到了行業內的廣泛關注。本文從標準的編制背景、編制原則、標準的結構和內容等出發，對標準的條文進行了詳細解讀，力求使相關人員更深刻準確地理解標準的內容，減少分歧，以便在實際工作中用好該標準，為儲能系統的穩定可靠并網提供支撐。

1.編制背景

隨著國民經濟的發展，儲能系統已被視為電力生產過程中的一個重要組成部分。電力系統中引入儲能環節后，可以有效地進行需求側管理，削峰平谷，平滑負荷，可以更有效的利用電力設備，降低供電成本，還可以促進可再生能源的應用，同時也是提高電力系統運行穩定性、調整頻率的一種手段。所以，采用儲能技術對全球能源互聯網的建設具有重大的戰略意義。根據《國家標準委2015年第一批國家標準制修訂計劃》（國標委綜合[2015] 30號）要求，中國電力科學研究院牽頭開展了國家標準《電化學儲能系統接入電網測試規范》的編制工作。歷經多次調研、討論和反復修改，于2018年7月13日發布， 2019年2月1日開始正式實施。該標準和GB36547-2018《電化學儲能系統接入電網技術規定》相輔相承，互相補充。

2.編制原則

標準編制的主要原則是遵守現有的相關法律、條例、標準和導則等，兼顧電網運行和儲能系統技術發展的要求，在保證測試過程中，不會對電網穩定運行造成不利影響的前提下，盡可能發揮儲能對電網的支撐作用。標準編制過程中，查閱了大量的國內外相關標準資料，借鑒了新能源、分布式電源以及微網等接入電網測試方法，充分考慮和結合儲能系統的特點，并結合國網公司風光儲輸示范工程、格爾木時代新能源光儲電站等儲能電站的實際運行數據、新能源與儲能運行控制國家重點實驗室試驗數據以及國家電網儲能項目相關研究成果等，最大范圍內征求了行業內設備廠商、集成商、電站運營商、電網公司、發電公司等專業人士的意見和建議，反復推敲，力求通俗易懂，盡量使標準內容和條文便于理解、引用和實施。該標準的制定適應我國儲能系統大規模并網運行的實際需要，為我國儲能產業的規范化發展和保障電網的安全穩定運行提供了支撐。

3.內容解讀

3.1 前言

標準的前言主要規定了標準所依據的起草規則、提出和歸口信息、起草單位和起草人。該標準主要依據GB/T 1.1-2009的要求進行編制，標準的結構框架、格式、表述均符合GB/T 1.1的要求。標準的歸口單位為全國電力儲能標準化技術委員會，標準解釋單位也為全國電力儲能標準化技術委員會。

3.2 范圍

標準的范圍與GB36547-2018《電化學儲能系統接入電網技術規定》等其他儲能國標保持一致，主要規定了標準的主要內容和標準的適用對象，適用對象限定在額定功率100kW及以上且儲能時間不低于15min的電化學儲能系統，主要考慮當時的儲能系統發展水平、儲能系統規模且和儲能用于調頻的需求區分開。

3.3 規范性引用文件

本標準在編寫時參考了現行相關國家標準。對儲能系統接入點設備的絕緣強度參考GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》的規定；接入點各回路交直流電纜絕緣參考GB/T 12706.1《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件第1部分：額定電壓1kV(Um=1.2kV)和3kV(Um=3.6kV)電纜》和GB/T 12706.2 《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件第2部分：額定電壓6kV（Um=7.2kV）到30kV（Um=36kV）電纜》的規定；對于電能質量性能測試參考了GB/T 14549 《電能質量公用電網諧波》、GB/T 15543 《電能質量三相電壓不平衡》和GB/T 24337 《電能質量公用電網間諧波》。標準的引用均未注明日期，以對應標準的最新版本為準。

3.4 術語和定義

本標準重新定義了2個術語，對于已發布的儲能標準中的術語和定義，本標準沒有重復列舉，而是選擇了直接引用，這樣避免了重復，減少了篇幅。

3.5 總則

總則主要規定了儲能系統并網測試前的準備要求，包括制定測試方案、安全措施、已完成系統整體調試等，同時也對測試項目、測試設備和測試結果進行了相應的說明。

3.6 測試條件

測試條件主要對基本條件和環境條件兩個方面給出了具體要求。

環境條件對環境溫度、環境濕度和氣壓做出的規定，開展實驗室檢測時應在實驗室環境條件滿足本標準給出的要求時檢測數據才有效。

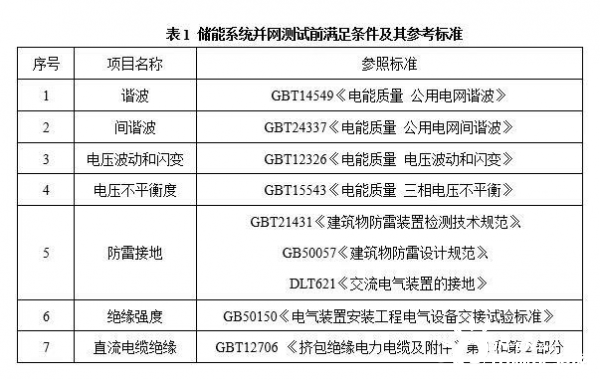

基本條件對電化學儲能系統的防雷接地裝置、接入點設備的絕緣強度和耐壓以及接入點電網的電能質量等進行了規定。具體參照的標準如表1所示。

3.7 測試設備

標準對電壓傳感器和電流傳感器給出滿量程下0.5級（電能質量測量時要求0.2級）的測量精度要求，對電能表和數據采集裝置給出了0.2級的要求，根據目前的測量裝置技術水平較容易達到該要求。其中數據采集裝置達到0.2級精度是指，數據采集裝置的測量采集通道整體達到0.2級精度。

模擬電網裝置是為了模擬電網實現電網電壓、頻率和相位等功能的裝置。針對電網異常響應等檢測項目，需要將被測設備與模擬電網裝置連接，為了降低模擬電網對檢測結果的影響，對模擬電網輸出電能質量給出了高于公共電網國家標準的限制要求。規定了“具有在一個周波內進行±0.1%額定頻率fN的調節能力”和“具有在一個周波內進行±1%額定電壓UN的調節能力”是為了在測量被測設備的電網適應性時能精確的調節電壓和頻率，提高測量的準確性。

電網故障模擬發生裝置主要為了進行被測設備的低電壓穿越和高電壓穿越能力，且實現方式不再限定無源或者有源方式，以能方便靈活快速準確實現測試目的為首要考慮條件。

3.8測試項目及方法

3.8.1電網適應性測試

電網適應性測試主要進行頻率適應性測試、電壓適應性測試和電能質量適應性測試，電網適應性測試均采用模擬電網裝置進行測試。考慮到儲能系統具有充電和放電兩種狀態，在進行電網適應性測試時，需要兩種狀態均進行測試。

測試時，考慮到模擬電網裝置的精度，測試電壓值選定時考慮了1%標稱電壓的誤差范圍，測試頻率值選定時考慮了0.01Hz的誤差范圍。這樣可以保證測試順利進行，但會有一定的測試誤差。

頻率適應性測試時，首先測試被測設備在49.5Hz～50.2Hz內是否能穩定運行，如果有跳閘現象，表明被測設備無法正常運行，應停止測試。對于接入380V電壓等級電網的儲能系統，需要測試49.3Hz～49.5Hz、50.2Hz～50.5Hz范圍內被測設備的運行狀態及相應動作頻率、動作時間等。對于接入10（6）kV及以上電壓等級接入電網的儲能系統，需要測試48.0Hz～49.5Hz、50.2Hz～50.5Hz范圍內以及大于50.5Hz和小于48.0Hz時，被測設備的運行狀態及相應動作頻率、動作時間等。

電壓適應性測試時，首先測試被測設備在擬接入電網標稱電壓的86%～109%范圍內是否能穩定運行，如果有跳閘現象，表明被測設備無法正常運行，應停止測試。測試擬接入電網標稱電壓的85%以下及110%電壓時的運行狀態及相應動作電壓、動作時間。

電能質量適應性測試主要為了測試被測設備在擬接入電網的電能質量較差的情況下，是否能正常運行。測試在電網的諧波值、三相電壓不平衡度、間諧波值分別至GB/T 14549、GB/T 15543和GB/T 24337中要求的最大限值時，被測設備是否能正常運行。測試時，可以同時進行設定三個測試項目的最大限值，也可以分別進行設置。

3.8.2功率控制測試

功率控制測試包括有功功率控制測試、無功功率調節能力檢測和功率因數調節能力測試，目的是為了檢測儲能系統并網運行時，輸出有功功率能力和控制性能以及輸出無功功率能力和控制特性，以確認這些特性是否能夠滿足電力系統調度要求。

有功功率調節能力測試時，按照升功率和降功率兩種模式進行測試。

無功功率調節能力測試時，按照充電和放電模式兩種模式進行測試，測試前要根據現場區域電網的實際情況進行，在保證電網的安全穩定運行的條件下完成測試；若區域電網不允許無功功率測試，要和委托方進行協調。

功率因數調節能力和過載能力測試時，按照充電和放電模式兩種模式進行測試，測試前也要和委托方充分溝通，在確保現場滿足要求時方可進行；其中過載能力是通過功率提出的，測試時可通過增加負載與調節儲能變流器相結合的方式實現。

3.8.3 低電壓穿越和高電壓穿越測試

低電壓穿越與高電壓穿越測試要和電壓適應性測試區分開，測試時也按照充電和放電兩種模式進行，在保證儲能系統各項指標不越限的情況下進行，先進行空載測試，確?？蛰d測試結果合格后，方可進行帶載試驗，帶載一般分為輕載和重載兩種情況。

低電壓穿越測試中，三相對稱電壓跌落必測，線路不對稱故障類型如表2所示，測試時選擇其一進行測試即可。

3.8.4 電能質量測試

考慮儲能系統在并網運行時對電網的影響，且由于在充電和放電時儲能變流器的控制策略不同會導致并網點電能質量的不一樣，所以在充電和放電狀態分別測試。測試方法按照GB/T 15543、 GB/T 14549和 GB/T 24337分別測試。

考慮到儲能系統通過儲能變流器接入電網，會產生直流分量，直流分流測試時按儲能系統額定電流的33%、66%和100%分別測試，目的是為了盡可能全面的檢測儲能系統的直流分量。

3.8.5 保護功能測試

涉網保護功能測試參照DL/T 995的規定進行系統的涉網保護測試。

非計劃孤島保護性能檢測是針對并網型儲能系統和并離網型儲能系統在并網運行狀態下的保護功能檢測，在開展檢測時應將并離網型儲能變流器的并離網切換功能屏蔽。

3.8.6 充放電時間測試

充放電時間測試主要包括充放電響應時間測試、充放電調節時間測試和充放電轉換時間測試，測試時均分別對充電和放電兩種模式下分別進行，均在熱備用狀態下下達控制指令，測量3次，取最大值。

3.8.7 額定能量和額定功率能量轉換效率測試

儲能系統額定能量分為充電額定能量和放電額定能量，測試時被測設備應處于穩定運行狀態，放電終止條件和充電終止條件宜采用電壓、電流和溫度等參數，但測試中終止條件應唯一且與實際使用時保持一致，這樣可以保證測試結果的唯一性和公正性。測試時，考慮儲能系統的輔助能耗，使得測試結果更為準確。

儲能系統能量轉換效率采用同循環過程中的額定放電能量和額定充電能量的比值計算，效率取3次的平均值。

3.8.8 通信測試

通信測試主要進行通信保護、狀態和參數的核定測試。核定的參數包括但不限于電氣模擬量、能量、荷電狀態、狀態量等信息以及并網調度要求的其他信息。

4.   結語

綜上所述，本文從編制背景、編制原則和標準內容等方面對標準GB/T 36548-2018《電化學儲能系統接入電網測試規范》進行了全面解讀。GB/T 36548-2018《電化學儲能系統接入電網測試規范》與GB/T 36547-2018《電化學儲能系統接入電網技術規定》作為儲能并網的兩大標準，存在著很大的關聯關系，相互支撐。為了更好的準確理解標準，還應該和GBT 36558-2018 《電力系統電化學儲能系統通用技術條件》等其他儲能標準相結合起來一起使用和解讀。作為測試規范，在測試過程中要根據現場的實際情況進行靈活應用，以求為儲能實際使用做好服務，也希望各位同仁能在標準使用中發現問題，提出合理建議，推動儲能標準更加合理規范，共同推進儲能行業的發展。
