本文采用了對比冷（常溫）工作壓的方法來近似推算出與ASME標準Class壓力等級最鄰近的EN標準PN壓力等級。EN12516-1標準中列出的所有材料的冷工作壓都是相同的。而ASME B16.34標準中列出的冷工作壓和材料相關，故選取了其中一種較強材料（C12A）的冷工作壓用于對比。

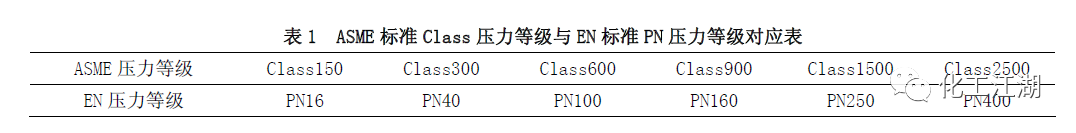

通過對比得到每個ASME標準 Class壓力等級對應的最鄰近的EN標準 PN壓力等級，見表1。同時，這樣的對應關系也和閥門設計的通用做法一致。本文的管道內徑，最小壁厚，材料承壓能力的對比都是依照表1中的對應關系來進行的。

1.2  材質承壓能力的對比

無論是ASME標準還是EN標準都列出了一些ASTM標準材料的壓力溫度等級，即材料在不同溫度下的承壓能力。本文選取了常見的閥體材料：碳鋼WCC，合金鋼 WC9和C12A進行研究，來對比兩個標準中相同材料在標準壓力等級下的承壓能力的差別。

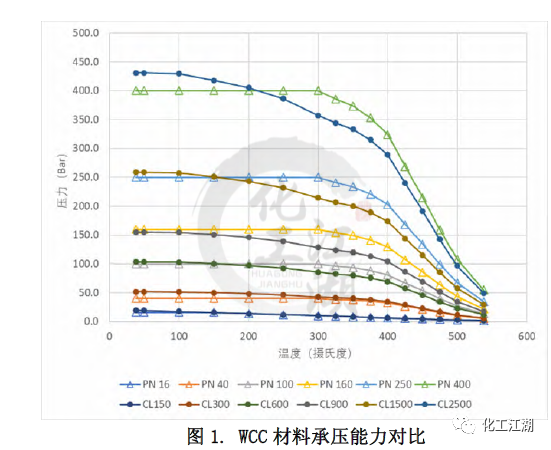

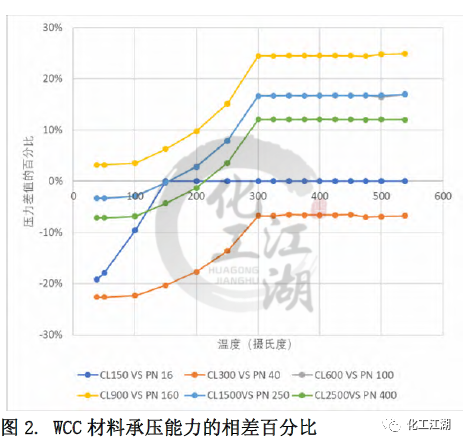

圖1和圖 2顯示了WCC材料的溫度壓力曲線和Class與PN的對比，可以看出：

（1）對于ASME的 Class 150和EN12516-1 的PN16，當溫度低于150攝氏度時，EN標準規定的材料承壓能力低于ASME標準規定的材料承壓能力，且隨著溫度升高，差距逐漸縮小。當溫度高于150攝氏度時，兩個標準對相同材料的承壓能力的規定近乎相同。

（2）對于ASME的 Class 300和EN12516-1 的PN40，在整個溫度的范圍內，EN標準規定的材料承壓能力均低于ASME標準規定的材料承壓能力。當溫度低于300攝氏度時，隨著溫度升高，差距逐漸縮小。當溫度高于300攝氏度時，兩個標準對相同材料的承壓能力的規定差別趨于一致，約為-7%。

（3）對于ASME的 Class 900和EN12516-1 的PN160，

在整個溫度的范圍內，EN標準規定的材料承壓能力均高于ASME標準規定的材料承壓能力。當溫度低于300攝氏度時，隨著溫度升高，差距越來越大。當溫度高于300攝氏度時，兩個標準對相同材料的承壓能力的規定差別趨于一致，約為24%。

（4）還有一點值得注意的，除了PN16，其他PN壓力等級對應的工作壓力在低于300攝氏度以下都是一樣的，而ASME等級對應的工作壓力是隨著溫度升高持續下降的。

1.3  對閥體設計的指導

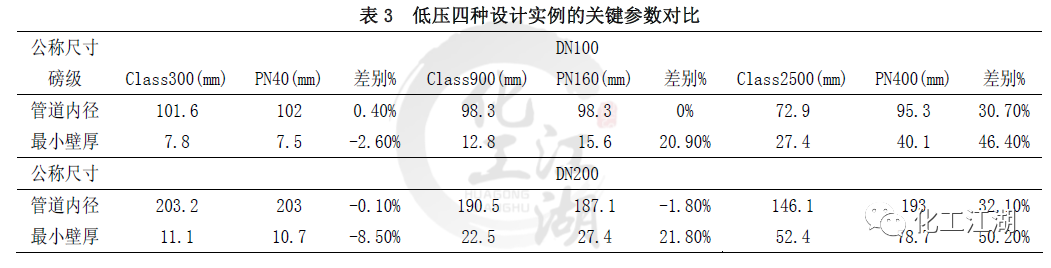

在實際設計過程中，無論是為了縮短新產品推向市場的時間，還是從產品標準化、成本優化的角度去考慮，盡可能多地將已有的設計或者零部件（尤其是需要開發鑄造模具的閥體）應用到新的產品中，都是設計師不可避免要考慮的問題，可以采用同一個閥體鑄件的設計來滿足ASME 標準和EN標準的要求呢？為了解答這個問題，本文選取了三個不同壓力等級-低、中、高的十二個具體實例，各項參數的對比結果如表3 所示。

（1）低壓ASME Class 300與 EN PN40

從表3中差別的百分?jǐn)?shù)可以看出，在兩個尺寸下，滿足ASME標準和EN 標準的管道內徑和最小壁厚的差別，均小于5%。就是說，用同一個閥體設計來滿足兩個標準的設計要求是可以接受的。同時從圖2中可以看出，閥體常見材料在這兩個等級的承壓能力差別也較小，10%以內。因此，兩個設計可以在類似的實際工況中應用。

（2）中壓ASME Class 900與 EN PN160

對于中壓下尺寸為DN100和DN200的兩組設計，從差別的百分?jǐn)?shù)可以看出，雖然每組中要對比的兩個設計的管道內徑非常接近，但是所要求的最小壁厚卻相差較多，超過了20%。在這種情況下，實踐中也是可以用同一個閥體設計來滿足兩個標準的設計要求的，但是需要評估由此帶來的對最小壁厚要求較小的閥體的成本的影響。另一方面，從圖2中可以看出，閥體常見材料在這兩個等級的承壓能力差別較大，在有些溫度下差別達到20%。這種材料承壓能力上的差別和最小壁厚的差別是一致的。

（3）高壓ASME Class 2500與EN PN400

對于高壓下尺寸為DN100和DN200，閥門的管道內徑和最小壁厚存在著巨大差別，30%-50%，故采用同一個閥體設計來滿足兩個標準的設計要求是不合理的。

還有另外一個因素需要在閥體設計時考慮，那就是閥體兩個端口之間的長度。ASME B16.34中指出可以按照ASME B16.10來確定端口對端口尺寸。EN12516-1 并未提及端口對端口尺寸，但歐標體系中EN558規定了端口對端口的尺寸。考慮到端口對端口尺寸并非標準強制要求，故本文未提供ASME B16.10和EN558的區別。

（1）管道內徑

ASME標準和EN標準在管道內徑的主要差別在于管道內徑是否隨著壓力等級的變化而變化。閥體設計時，管道內徑的差異會進一步放大閥門最小壁厚的差異。

（2）最小壁厚

兩個標準在閥門最小壁厚上的差異與壓力等級有關,差別大致在6%到 26%之間。

（3）材料承壓能力

本文所研究的五種材料在兩個標準相鄰壓力等級間的對比趨勢類似。當溫度高于一定值時，兩個標準對相同材料的承壓能力的規定的差別趨于一致，但不同的壓力等級的差別大小不一。

（4）通過十二個實例驗算，發現對于DN100和DN200, 同類設計壓力下，ASME標準和EN標準對管道內徑和最小壁厚要求的差別非常接近。并解釋了在實際設計工作中，需要根據具體的閥門尺寸，壓力等級一一比較管道內徑和最小壁厚等設計參數，并考慮到時間和成本的平衡，才能做出合理的決定。
