安全色光通用規則

GB/T14778-2008

General rules of coloured light for safety

前  言

本標準代替GB 14778—1993《安全色光通用規則》。

本標準與原標準GB 14778—1993相比主要變化如下：

——由強制性標準改為推薦性標準；

——增加了前言；

——修改了規范性引用文件、術語和定義部分內容；

——修改了色品區域范圍部分內容。

本標準由國家安全生產監督管理總局提出。

本標準由全國安全生產標準化技術委員會歸口。

本標準起草單位：遼寧省安全科學研究院。

本標準主要起草人：隋旭、李利、任嘉、孫明偉、楊海青。

本標準所代替標準的歷次版本發布情況為：

——GB 14778—1993。

安全色光通用規則

1  范圍

本標準規定了安全色光表示事項及使用場所、色品區域范圍及安全色光的使用方法。

本標準適用于工業企業、交通運輸、建筑、消防、倉儲、醫院、學校及公共場所等所使用的安全色光。

本標準不適用于航空、航海、內河航運所用的色光，不適用反射光。

2  規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB/T 3977  顏色的表示方法

GB/T 5698  顏色術語

GB/T 8417  燈光信號顏色

3  術語和定義

GB/T 5698確立的以及下列術語和定義適用于本標準。

3.1

色光  coloured light

對人的視覺系統產生明亮和顏色感覺的可見光。

3.2

安全色光  coloured light for safety

表達安全信息含義的色光，包括紅、黃、綠、藍四種色光。白色光為輔助色光。

4  安全色光表示事項及使用場所

4.1  紅色光

4.1.1  表示事項

表示下列事項的基本色光：

a)禁止；

b)停止；

c)危險；

d)緊急；

e)防火。

4.1.2  使用場所

各種禁止標志、交通禁令標志、消防設備標志所使用的色光，機械的停止按鈕所在位置的色光、剎車及停車裝置的色光。如：危險區禁止入內標志的色光；一般信號燈“停止”的色光；道路施工中的紅色標志燈的色光；一般車輛尾燈的色光；裝載火藥等危險物車輛的夜間標志的色光；坑道內列車的尾燈的色光；坑道內危險處掛的標志燈的色光；指示緊急停止按鈕所在位置的色光；通報緊急事態以及求救時用的發光信號的色光；表示消防栓、滅火器、火警警報設備及其他消防用具所在位置等使用的色光。

4.2  黃色光

4.2.1  表示事項

表示提醒人們注意的色光。

4.2.2  使用場所

用在有必要提醒注意的場所。如：道路交通信號燈“警示”的色光；一般信號的“注意”色光；表示列車在進口行駛方向標志燈的色光。

4.3  綠色光

4.3.1  表示事項

表示允許、安全、救護的色光。

4.3.2  使用場所

車間廠房的安全通道、行人和車輛的通行標志、急救站和救護站、消防疏散通道、礦坑內避險處和其他安全防護設備標志燈所用的色光，機器啟動按鈕所用的色光。

4.4  藍色光

4.4.1  表示事項

表示引導事項的色光。

4.4.2  使用場所

各種指令標志所用的色光，如：表示停車場的方向及所在位置的色光。

4.5  白色光

4.5.1  表示事項

白色光為輔助色光。

4.5.2  使用場所

主要用于文字、箭頭等，用于指示方向和所到之處。如：用該色光標志的文字、箭頭以達到“指引”之目的。

5  色品區域范圍

安全色光使用的色光應在設計的距離內能清楚辨認，并遵循GB/T 8417、GB/T 3977。

5.1  安全色光的色品區域范圍見圖1。

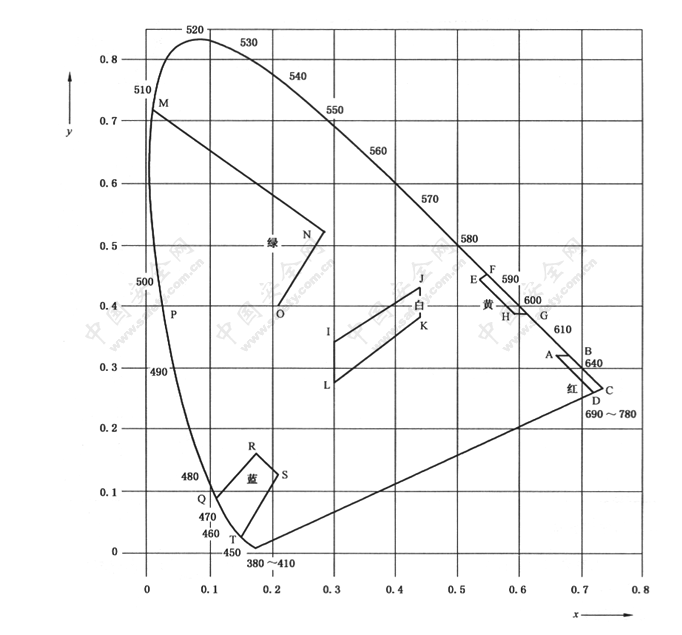

圖1  安全色光色品區域范圍

5.2  圖1中各安全色光的色品邊界見表1。

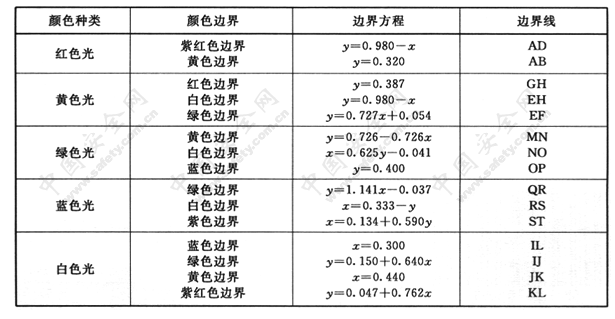

表1  安全色光的色品邊界

5.3  圖1中各安全色光的色品區域范圍的交叉點色品坐標見表2。

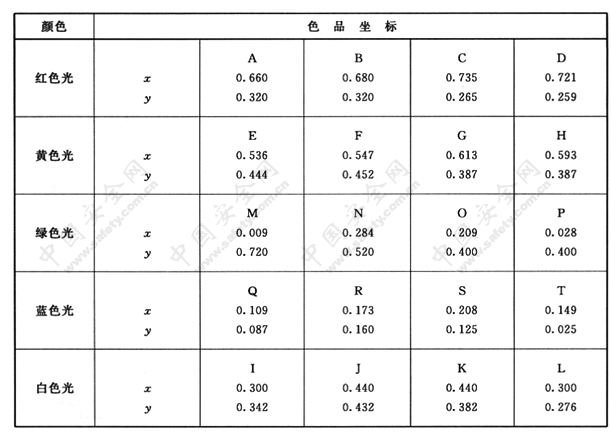

表2  色品區域范圍的交叉點色品坐標

6  安全色光的使用方法

使用安全色光時要考慮周圍的亮度及同其他顏色的關系，要使安全色光能明顯正確辨認。使用時應注意下列幾點：

a)安裝位置；

b)周圍環境；

c)便于維護。
