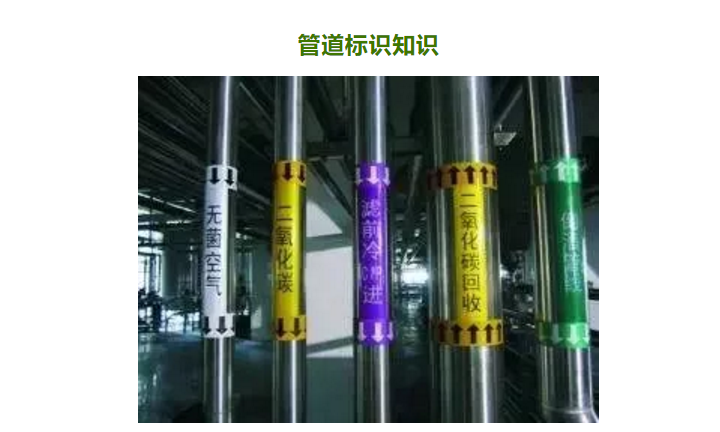

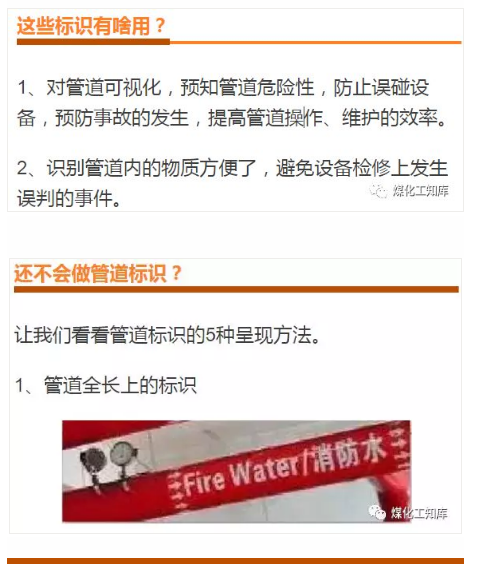

管道標識知識
我國現行的是：GB7231-2003《工業管道的基本識別色、識別符號和安全標識》，適用于工業生產中非地下埋設的氣體和液體的輸送管道。
管道顏色

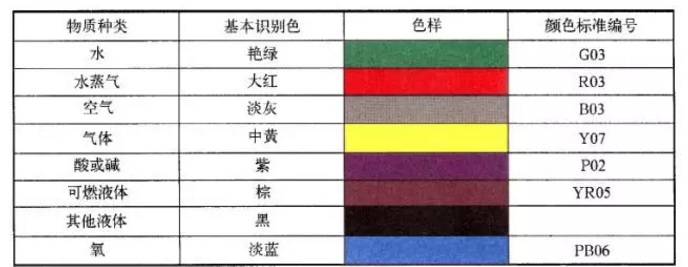

現行的標準里規定的8種識別顏色，代表了8種物質種類，他們的顏色樣板及標準編號如下所示。
8種顏色就能區分管道？別急，我們還有符號呢！
管道符號

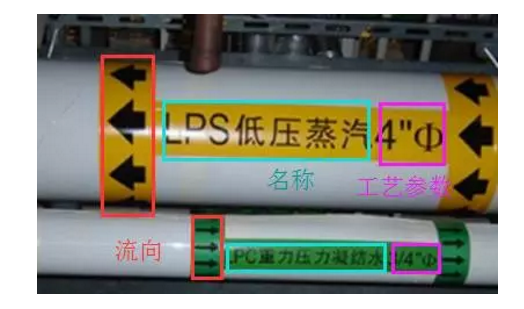

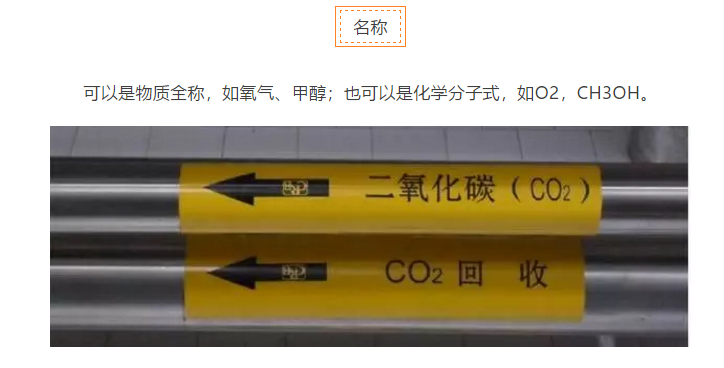

識別符號一般是由名稱、流向和主要工藝參數組成。
管道標識的規定
1、管道涂色與標志的規定

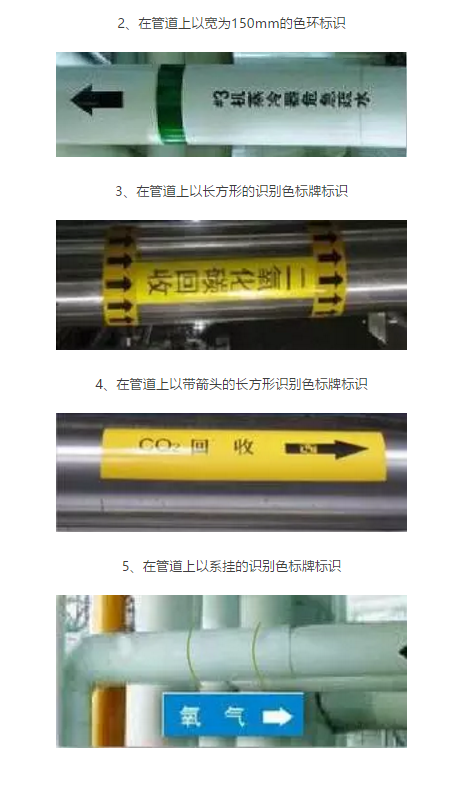

在工業企業中，廠房?jī)?nèi)及廠區經常需要安裝大量的輸送各類氣體和液體的管道，為了便于識別管內流體的種類和狀態以及有利于管道進行管理、維修、安全等方面考慮。通常采取以下三種方法進行管道的涂色與標志。
1、一般在不同流體的管道表面或管道絕熱層外表面，涂覆不同顏色的涂料，有時也可涂刷指向箭頭，標出介質的流向作為標識。
2、如果輸送流體的溫度或成分不同，需加以區別時，可以在已涂色的管道表面上，選擇一種溫度或成分涂刷色作為標識。
3、如果以上兩種方法仍然不能確定管內流體的性質或參數時，可采取在管道外表面涂刷流體的名稱或化學符號，也可標出流體的溫度和壓力作為標識。
由于管道的工程的內容不一，管道內流體流動的介質種類較多，所以管道的涂色和標識應根據具體工程情況進行使用，以易于操作、方便管理及維修為原則。因此，各系統的規定不統一，工程中設計有規定時應按設計規定涂色，設計無規定時，可按下表 所列使用。
| 序號 | 管道名稱 | 顏色 | 備注 | |||
| 底色 | 色環 | |||||
| 1 | 過熱蒸汽管 | 紅 | 黃 | |||
| 2 | 飽和蒸汽管 | 紅 | — | |||
| 3 | 廢氣管 | 紅 | 綠 | |||
| 4 | 凝結水管 | 綠 | 紅 | 自流 | ||
| 5 | 熱水供水管 | 綠 | 黃 | |||
| 6 | 熱水回水管 | 綠 | 褐 | |||
| 7 | 制冷系統管道 | 氨管道 | 吸入管 | 藍 | — | |
| 液體管 | 黃 | — | ||||
| 壓出管 | 紅 | — | ||||
| 油管 | 淡黃 | — | ||||
| 空氣管 | 白 | — | ||||
| 安全管 | 棕色 | — | ||||
| 鹽水管道 | 壓出管 | 綠 | — | |||
| 回流管 | 褐 | — | ||||
| 水管道 | 壓出管 | 淺藍 | — | |||
| 回流管 | 紫 | — | ||||
| 8 | 疏水管 | 綠 | 黑 | |||
| 9 | 工業用水管 | 黑 | — | |||
| 10 | 工業和消防合用水管 | 黑 | 橙黃 | |||
| 11 | 生活飲用水管 | 藍 | — | |||
| 12 | 消防水管 | 橙黃 | — | |||
| 13 | 中水管 | 淺綠 | — | |||
| 14 | 雨水管 | 黑 | 綠 | |||
| 15 | 排水管 | 綠 | 藍 | |||
| 16 | 油管 | 橙黃 | — | |||
| 17 | 高熱值煤氣管 | 黃 | — | |||
| 18 | 低熱值煤氣管 | 黃 | 褐 | |||
| 19 | 液化石油氣管 | 黃 | 綠 | |||
| 20 | 壓縮空氣管 | 淺藍 | — | |||
| 21 | 凈化壓縮空氣管 | 淺藍 | 黃 | |||
| 22 | 乙炔管 | 白 | — | |||
| 23 | 氧氣管 | 藍 | — | |||
| 24 | 氫氣管 | 白 | 紅 | |||
| 25 | 氮?dú)夤?/span> | 棕 | — | |||
| 26 | 油管 | 橙黃 | — | |||
| 27 | 排氣管 | 紅 | 黑 | |||
| 28 | 軟化（被給）水管 | 綠 | 白 | |||
| 29 | 鹽水管 | 淺黃 | — | |||
◆ ◆ ◆ 2、色環及識別符號的涂裝要求

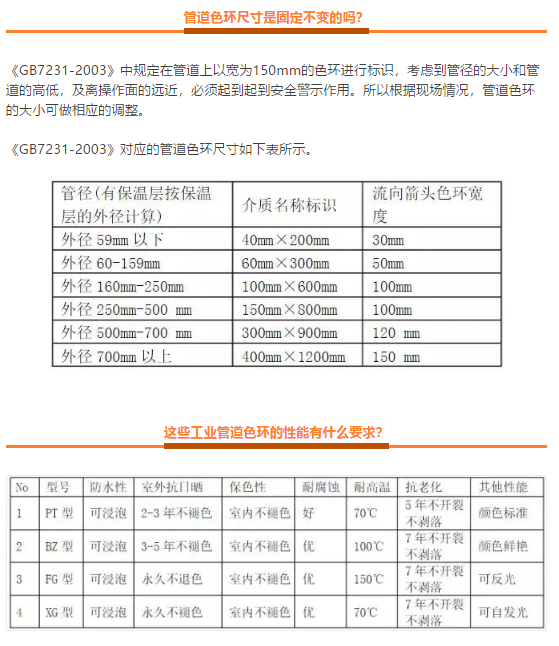

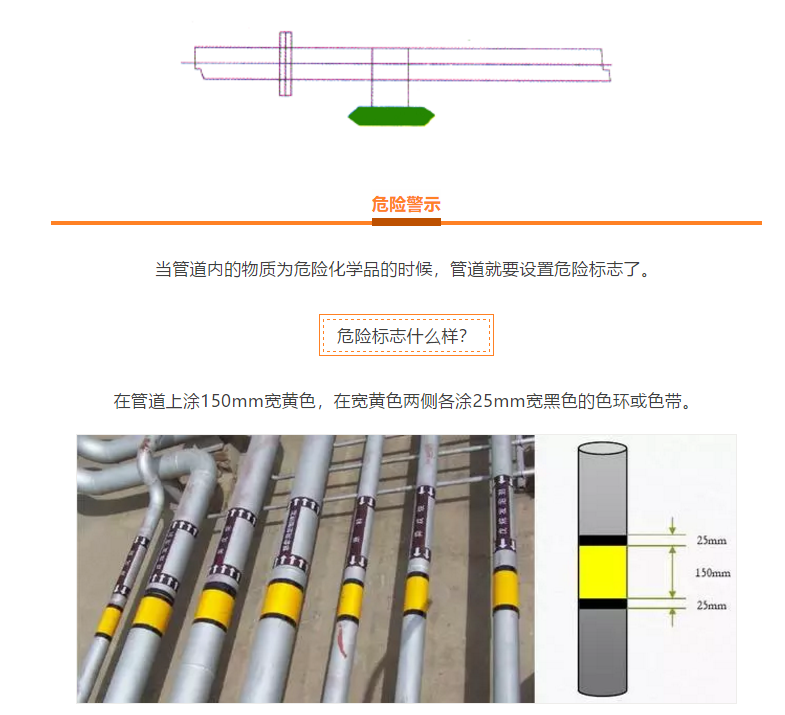

1、色環的間距應分布均勻，便于觀察，一般在直管段上其間距以 5m 左右為宜。色環的寬度可按管徑大小來確定，外徑（包括絕熱層）在 150mm 以內，色環寬度為 70mm；外徑在 300mm 以上者，色環寬度為 100mm。

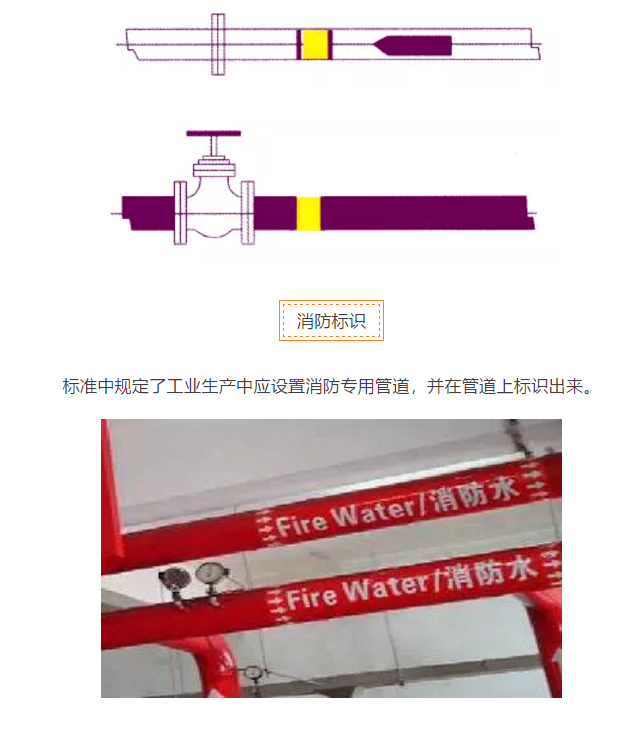

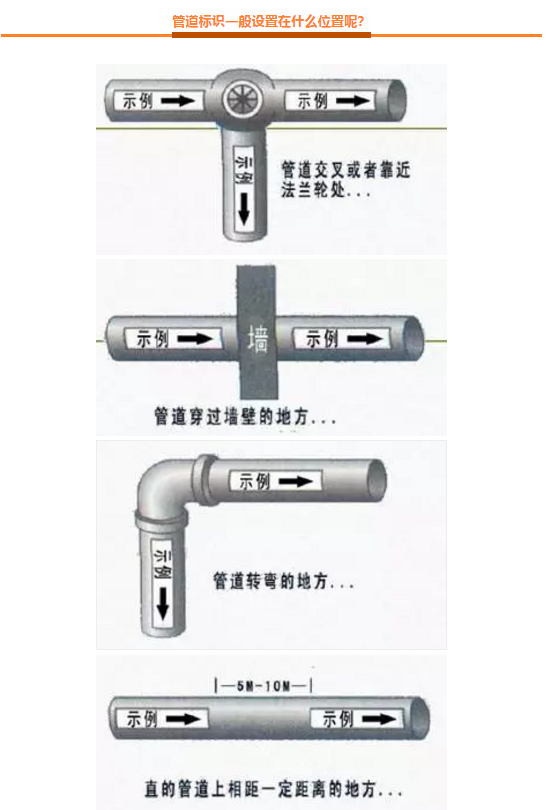

2、色環、流體名稱或化學符號和箭頭應涂刷在管道交叉點，閥門和穿孔兩側的管道上，以及需要觀察識別的部位。

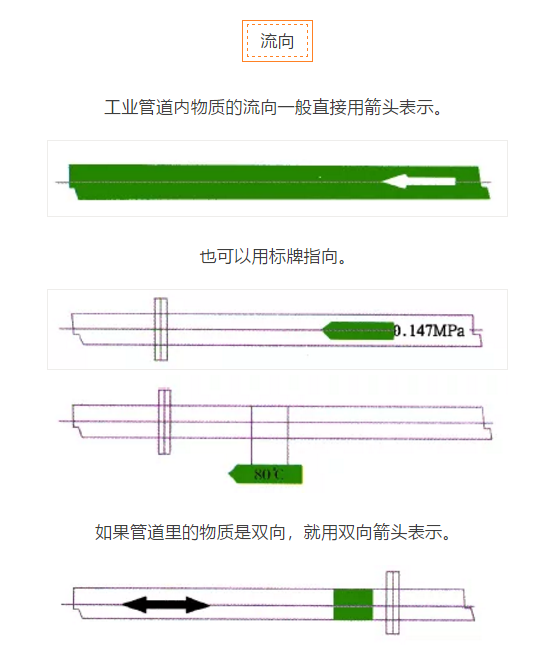

3、輸送的流體如果是雙向流動的，應標出兩個相反方向的箭頭。箭頭一般涂成白色或黃色，底色淺者則涂成深色箭頭。
4、當識別符號直接涂刷在外徑小于 90mm 的管道上且不易識別時，可在所有需要識別的部位掛一標牌，標牌一般做成 250mm×150mm 的矩形。標牌上應標明流體名稱，標出介質流向。
機械行業動力管道標識要求
機械行業動力管道油漆色標應按下表2 規定涂色，管道的色環寬度及間距應安表3 規定涂刷，管道示意圖上的管道顏色與此一致。
| 管道名稱 | 顏色 | 管道名稱 | 顏色 | 管道名稱 | 顏色 | |||||
| 基本色 | 色環 | 基本色 | 色環 | 基本色 | 色環 | |||||
| 過熱蒸汽管 | 紅 | 黃 | 雨水管 | 綠 | — | 制冷系統裝置 | 氨管道 | 吸入器 | 藍 | — |
| 飽和蒸汽管 | 紅 | 油管 | 黃 | — | 液體管 | 黃 | — | |||
| 壓縮蒸汽管 | 淺藍 | — | 乙炔管 | 白 | — | 壓出管 | 紅 | — | ||
| 凝結水管 | 綠 | 紅 | 氧氣管 | 深藍 | — | 油管 | 淡黃 | — | ||
| 熱水供水管 | 綠 | 黃 | 天然氣管 | 黃 | 黑 | 空氣管 | 白 | — | ||
| 熱水回水管 | 綠 | 褐 | 高熱值煤氣管 | 黃 | — | 鹽水管道 | 壓出管 | 綠 | — | |
| 工業用水管 | 黑 | — | 低熱值煤氣管 | 黃 | 褐 | 回流管 | 褐 | — | ||
| 工業用水管（和消防用水合用管道） | 黑 | 橙黃 | 氫氣管 | 白 | 紅 | 水管道 | 壓出管 | 淺藍 | — | |
| 生活飲用水管 | 藍 | — | 液化石油氣管 | 綠 | 綠 | 壓出管回流管 | 紫 | — | ||
| 消防用水管 | 橙黃 | — | — | |||||||
注：1.在管道交叉處、閥門操作管道彎頭處等，應在管道上標示介質流動方向箭頭。
2.設備涂色一般可采用:暖氣片、暖風機登用銀白色；壓縮空氣儲氣罐用灰色；離子交換器用綠色或者灰色；加熱器、熱交換器等用紅色；水箱用綠色。
3.考慮到企業現況，對室外的蒸汽管道（已采取保溫措施）和煤氣管道，管道交叉處，管道彎頭處及閥門兩處的管道，均能明顯涂刷管長度 2m 的面色；在直管道上，每隔 50m 要明顯涂刷長度 2m 的面色。
| 管道保溫層外徑 | 色環寬度 | 色環間距 |
| ＜150 | 50 | 5~10 |
| 150~300 | 70 | 10~20 |
| ＞300 | 100 | 20~40 |
工業管道標識設計注意事項石油、化工等行業由于工藝生產特殊性、故專門制定行業工業管道的涂色規定和要求，請參照有關規定執行。
工業管道標識在設計過程中要以實際使用為宗旨，設計的位置要在人員便于觀察的地方，設計使用的材質要與實際生產環境要求相匹配，在高溫及水汽較大的場所，就應當使用耐高溫及防水型工業管道標識材質。
對于工業管道標識的一些注意事項大家也要了解：
1、工業管道標識標牌設計設置要嚴格遵守法規和標準規范，沒有標準規范的也要注意標準化，注意符合人們的行為習慣，符合國際通行準則；
2 、工業管道標識設置突出功能第一，不要把它當作裝飾品；
3、能用編碼、符號就不用文字，安全標識但前提是意思明確；
4 、注意在工業管道標識設計中引入交通工程學、人因工程學、生理學、心理學和行為科學的相關知識；
5、注意專業人才的培養，提高設計制作和工程建設的專業化水平。
來源：安全茂
