（1）初級除氧過程

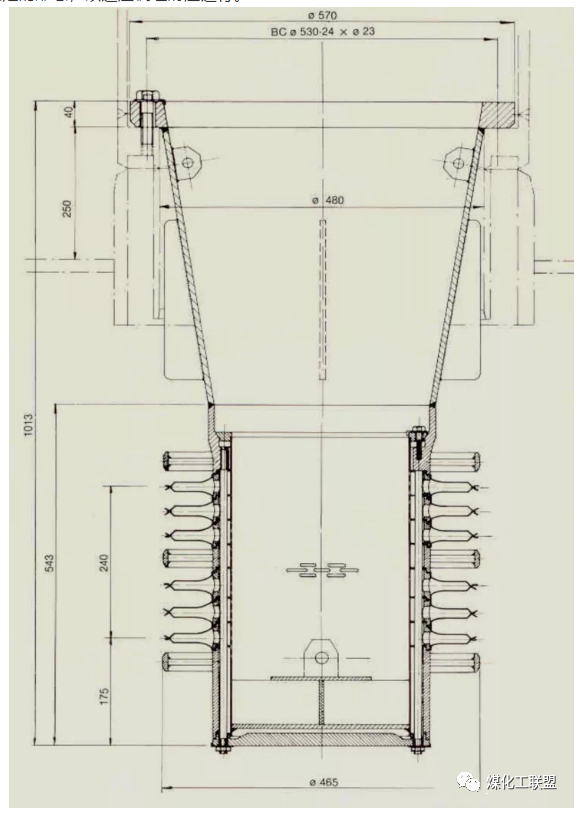

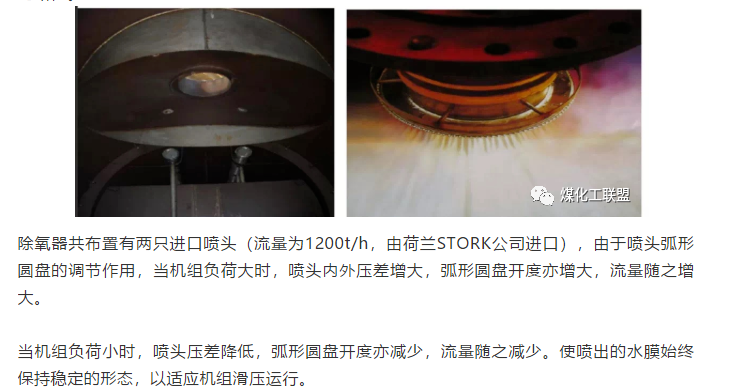

在初級除氧階段，凝結水經過高壓噴嘴形成發散的錐形水膜向下進入初級除氧區，水膜在這個區域內與上行的過熱蒸汽充分接觸，

迅速將水加熱到除氧器壓力下的飽和溫度，大部分氧氣從水中析出，在每個噴嘴的周?chē)O(shè)有四個排氣口，以及時排出析出的氧氣。

（2）深度除氧過程

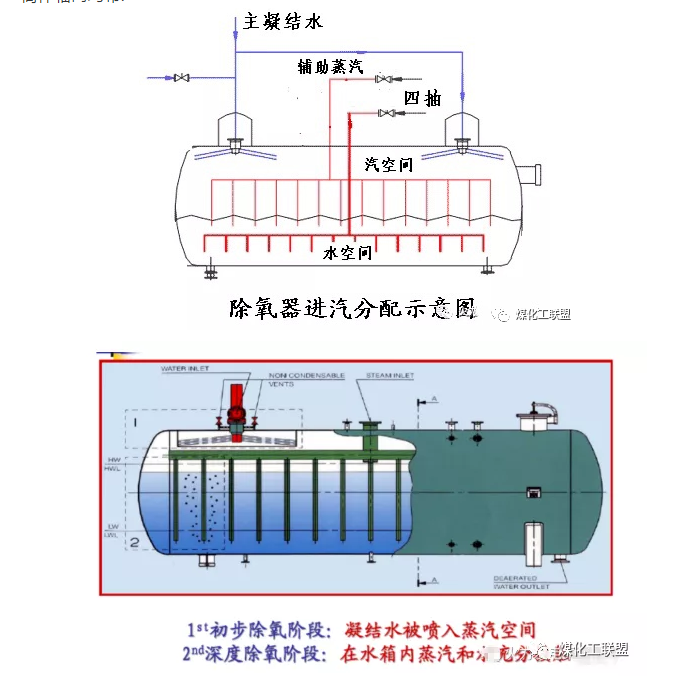

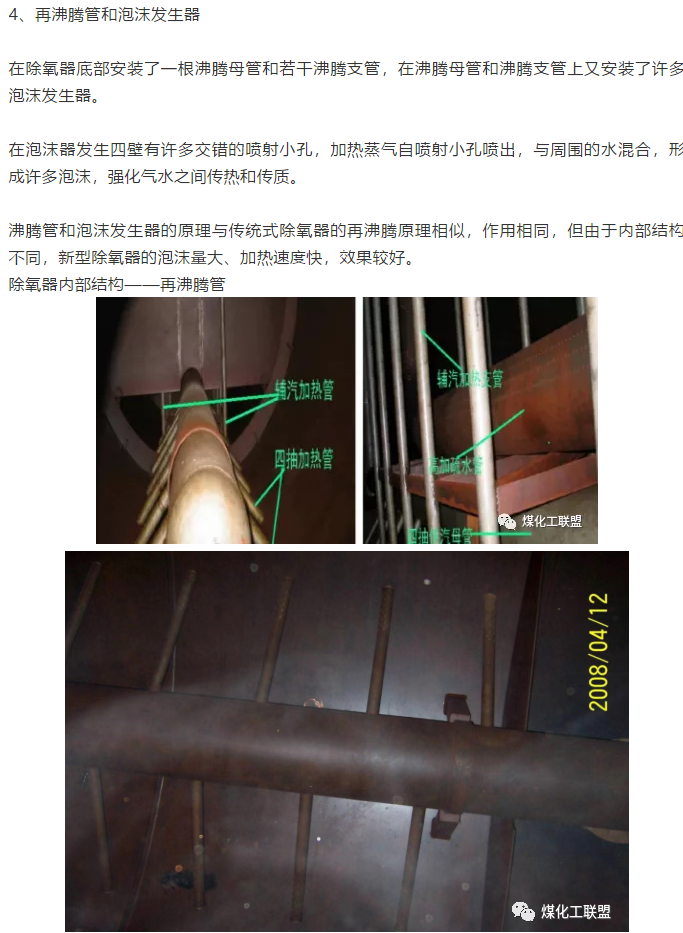

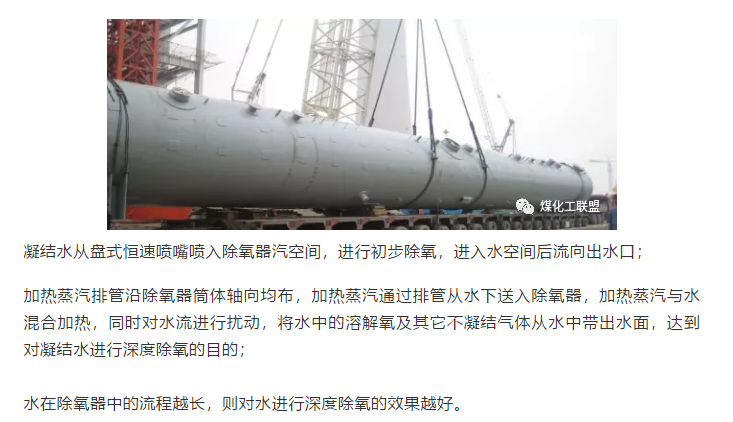

經過初步除氧的水落入水空間流向出水口；加熱蒸汽通過排管從水下送入，與水混合加熱，同時對水流進行擾動，

并將水中的溶解氧及其它不凝結氣體從水中帶出水面，達到對凝結水進行深度除氧的目的。

水在除氧器中的流程越長，則對水進行深度除氧的效果越好。

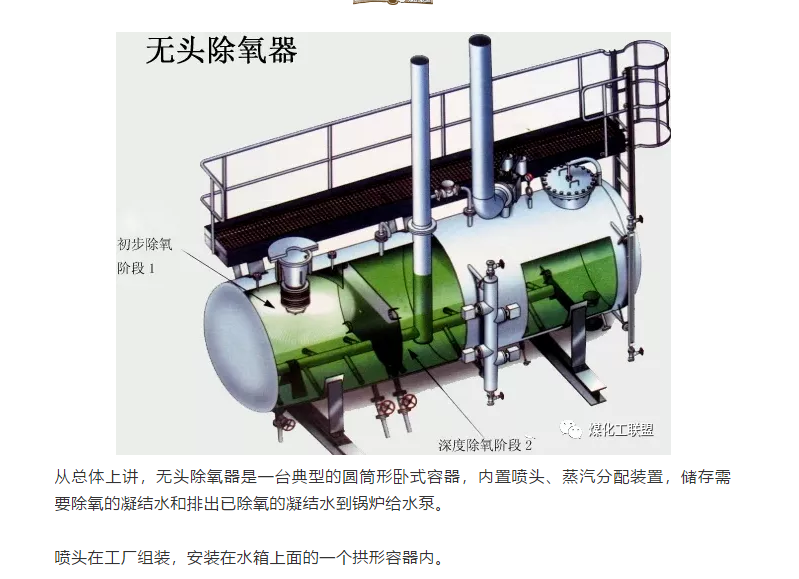

二、臥式無頭噴霧式除氧器結構

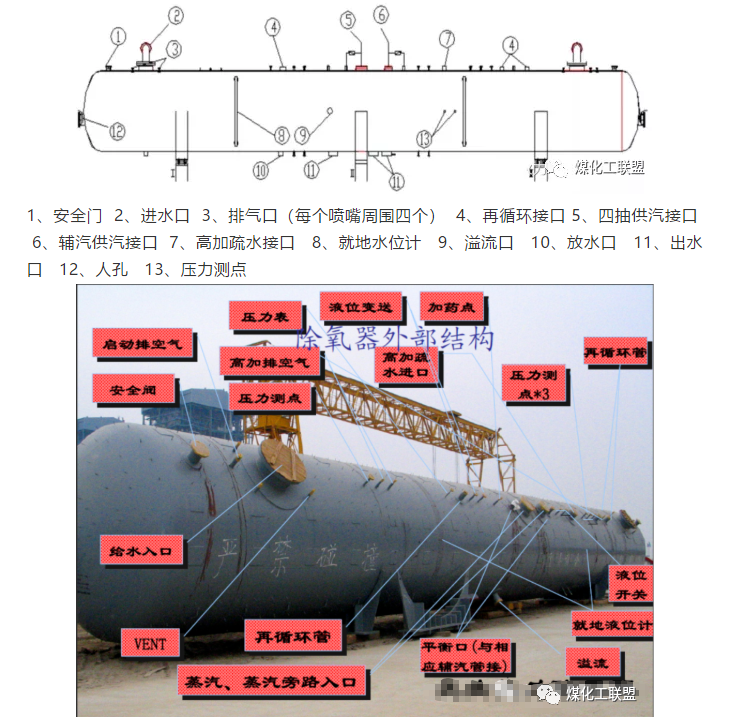

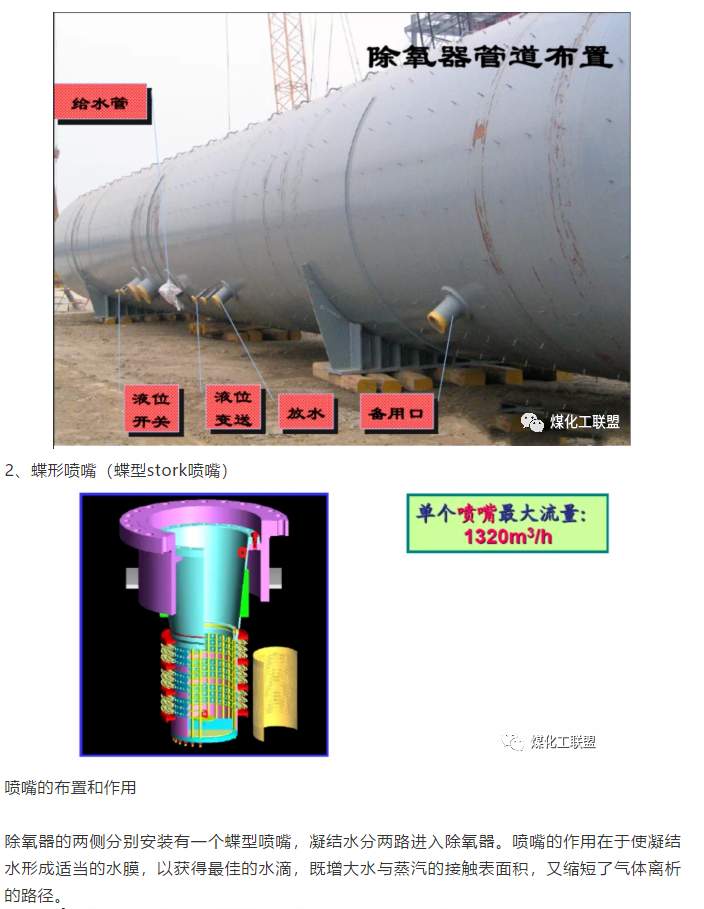

1、總體結構：其主要部件由殼體、恒速噴嘴、加熱蒸汽管、擋板、蒸汽平衡管、排氧口、出水管及安全門、測量裝置、人孔等組成。

三、除氧器的特點

適應能力強：除氧器的最大出力不小于鍋爐BMCR工況蒸發量105%時所需給水量，且在低壓加熱器工作不正常時，除氧器應能適應此時對給水溫度和流量要求，保證給水的含氧量符合要求。

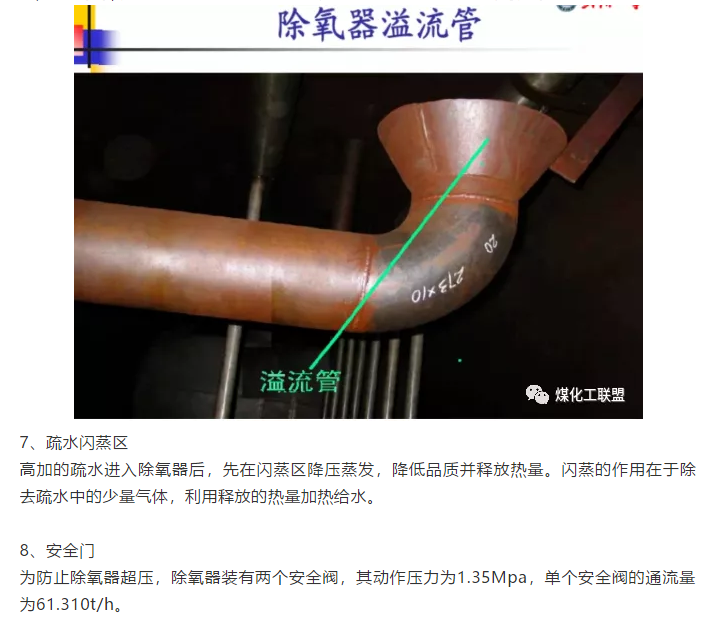

防超壓：配置排汽能力足夠大的安全閥（不應少于4只全啟式彈簧安全閥）；設計壓力一般不小于汽輪機額定負荷工況時回?zé)岢槠麎毫Φ?.25倍

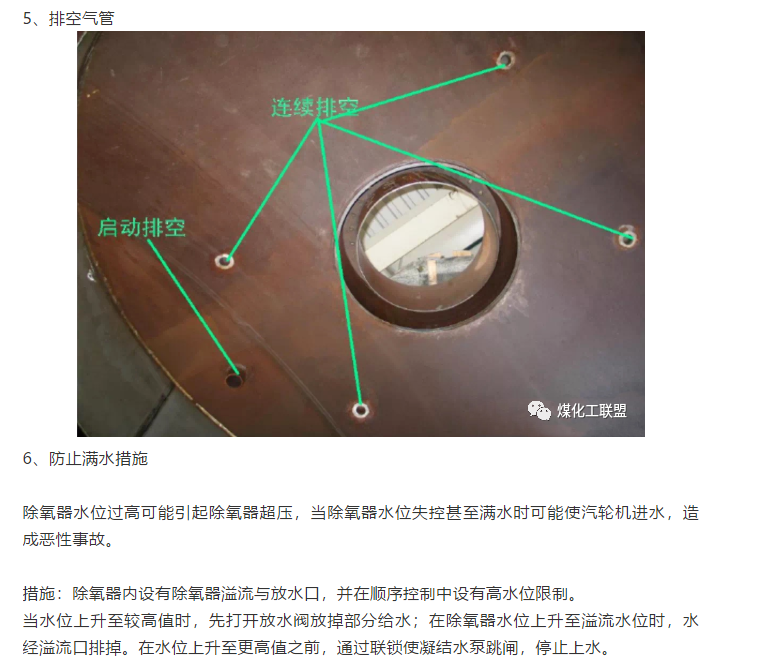

防汽機進水：配置完善的水位檢測裝置——磁性翻轉水位計；水位開關；水位變送器，有三級保護信號，另有溢流管。高水位報警；

高高水位，自動開啟溢流閥；超高水位，3號高壓加熱器疏水排疏水?dāng)U容器，強制關閉四段抽汽電動截止閥和逆止閥。

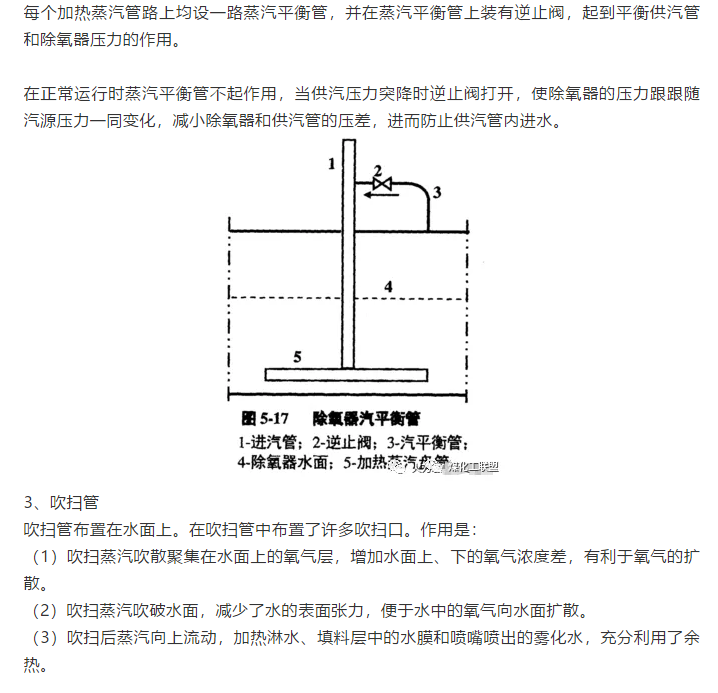

防蒸汽倒流：進汽管和汽平衡管均設置逆止閥。

四、除氧器的運行

除氧器采用滑壓運行方式

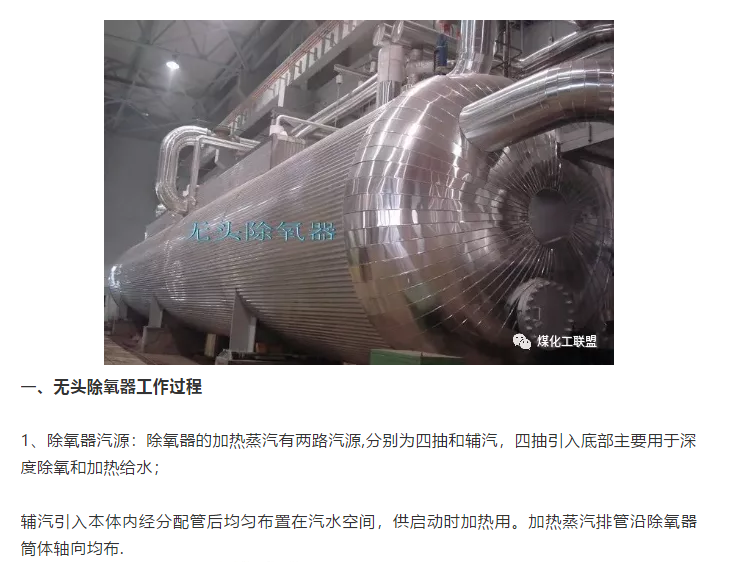

設有兩路汽源：本機四段抽汽和輔汽。

在四抽管路上只設防止汽輪機進水的截止閥和逆止門，不設調節閥，為滑壓運行。

而輔汽供汽管路上設壓力調節閥，用于除氧器定壓運行時的壓力調節。

正常運行時，除氧器的儲水量能維持BMCR工況運行6.3分鐘。
