一、電氣基礎知識

概述：為了安全、經濟的發電、供電，對發電機、變壓器、電動機、及電路進行測量、操作和保護而裝設的輔助設備是各種測量儀表，控制開關，信號器具，繼電器等等 。

本章主要介紹幾種常用的低壓電器，基本的控制環節和保護環節的典型線路。

1.1 組合開關（轉換開關）

組合開關有三對靜觸片——相當于刀開關的夾座，三個動觸片——相當于刀開關的閘刀。用手柄轉動轉軸使動觸片與靜觸片接通與斷開。

轉換開關一般用于交流380V、直流220V，電流100A以下的電路中做電源開關。

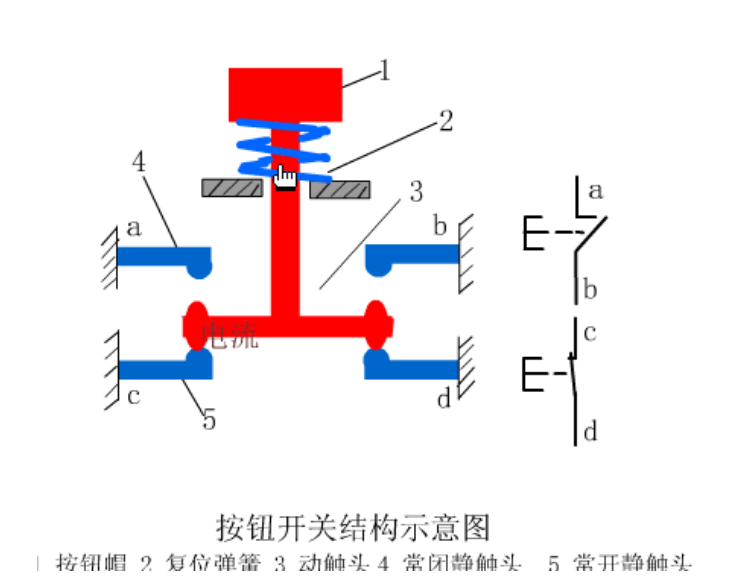

1.2 按鈕

通常接觸器線圈的的通電和斷電是用按鈕控制的。

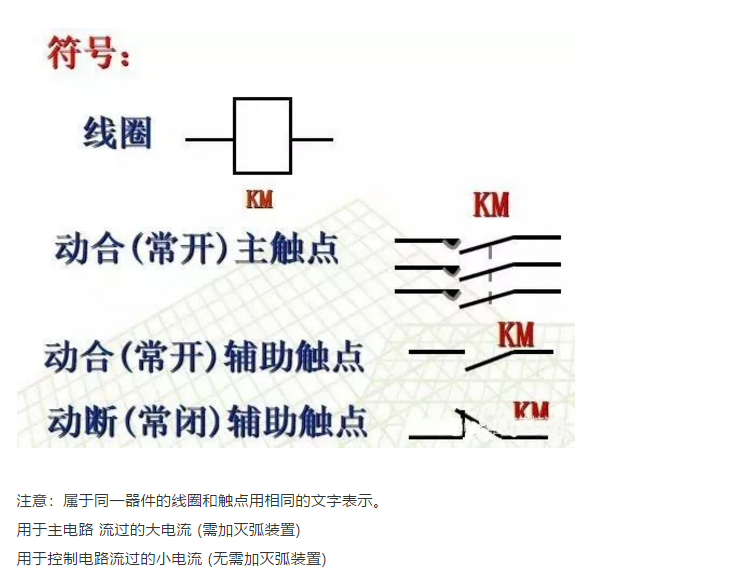

注意：屬于同一器件的線圈和觸點用相同的文字表示。

用于主電路 流過的大電流 (需加滅弧裝置)

用于控制電路流過的小電流 (無需加滅弧裝置)

1.4 中間繼電器

作用：常用來傳遞信號或用于控制電路中。

其結構和交流接觸器基本相同。

區別：交流接觸器的主觸點可以通過大電流；

繼電器的體積和觸點容量小，觸點數目多，且只能通過小電流。所以，繼電器一般用于控制電路中。
