知識||罐區SIS系統液位測量
什么是重大危險源？
重大危險源是指長期地或臨時地生產、搬運、使用或儲存危險物品，且危險物品的數量等于或超過臨界量的單元。單元是指一個（套）生產裝置、設施或場所，或同屬一個生產經營單位且邊緣距離小于500m的幾個（套）生產裝置、設施或場所。

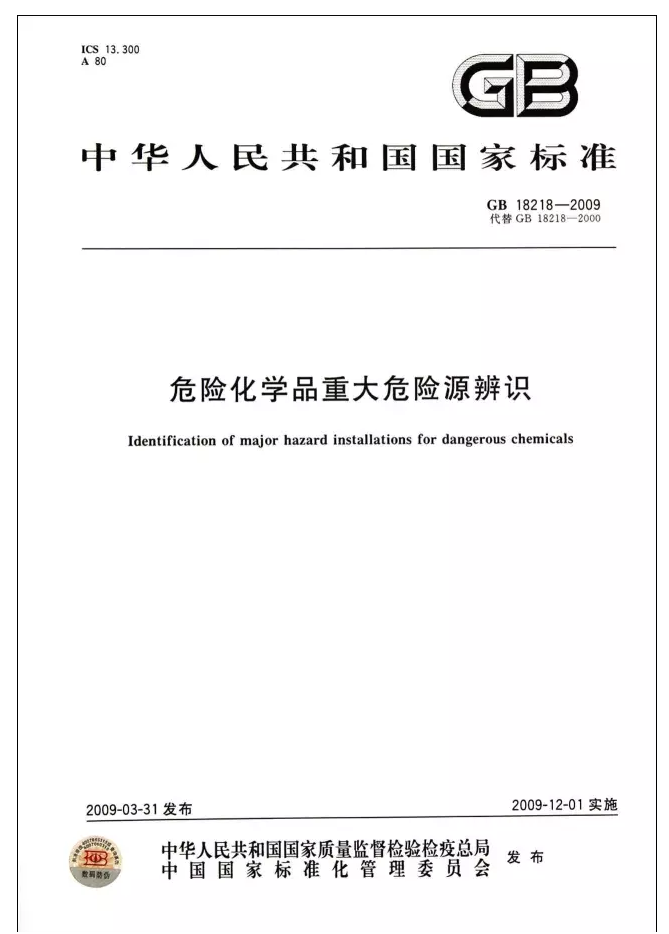

根據《危險化學品重大危險源辨識》GB 18218-2009，重大危險源的辨識依據是物質的危險性及其數量 。
罐區為什么必須要上SIS系統？

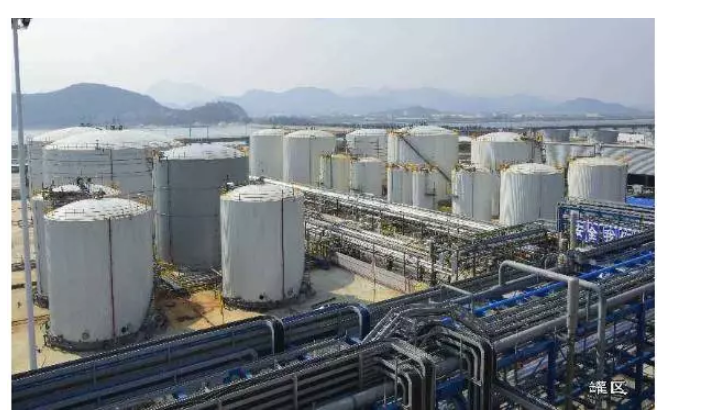

化工生產的復雜性，化工廠儲罐區危險化學品品種相對密集，導致危險化學品在儲罐區很容易超過《危險化學品重大危險源辨識》所列出的臨界值，成為重大危險源，需要重點風險分析和安全監控。
現行化工項目配套的罐區大多采用分散控制系統（DCS）進行操作控制及連鎖。DCS 系統具有控制功能完善多樣、易操作、易擴展及維護方便等特點，但是并不適用于安全控制。對于化工項目罐區要比一般油庫操作更加頻繁，誤操作的概率就更大。這時采用一套安全性更高的、容錯能力強、具有故障自診斷功能、順序事件記錄功能（SOE）的安全儀表系統（SIS）就十分必要了。

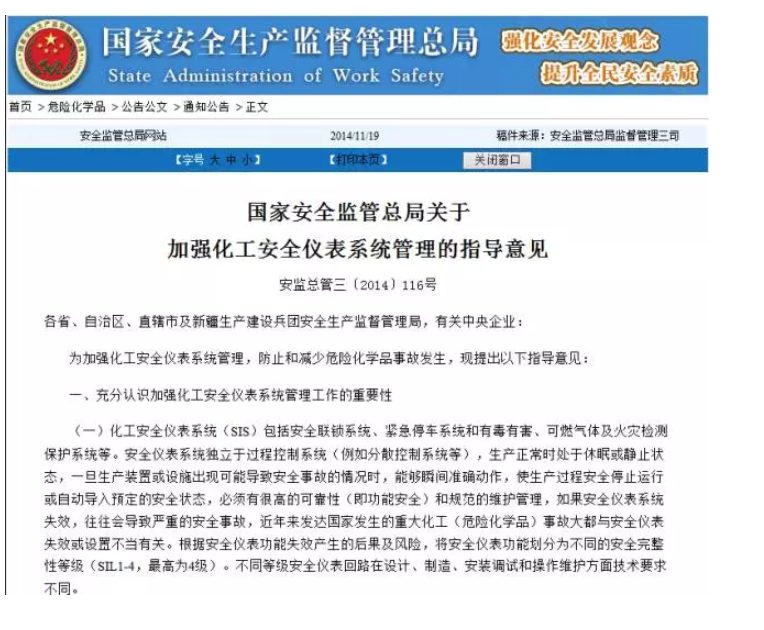

2014年11月13日由國家安全監管總局頒布《國家安全監管總局關于加強化工安全儀表系統管理的指導意見安監總管三〔2014〕116號》文件。文件要求化工安全儀表系統（SIS）包括安全聯鎖系統、緊急停車系統和有毒有害、可燃?xì)怏w及火災檢測保護系統等必須配備獨立的安全儀表系統（SIS）。

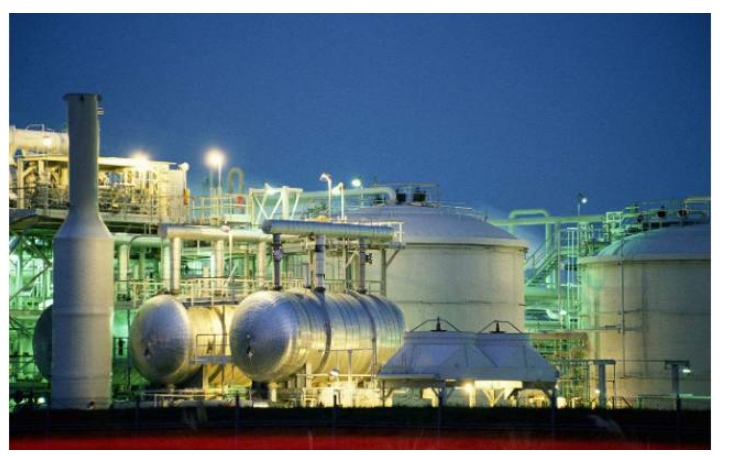

罐區SIS系統，作為全廠SIS系統的組成部分，根據裝置的特點，實現罐區內重要的安全聯鎖保護、緊急停車系統及關鍵設備聯鎖保護。 一般儲罐儀表的設置應考慮經濟合理、技術成熟、可選擇范圍廣、維護及校驗方便、免維護或售后服務優良等方面。結合介質特性項目的投資情況、全項目的自動化水平等綜合考慮。罐區SIS系統需要什么設備？

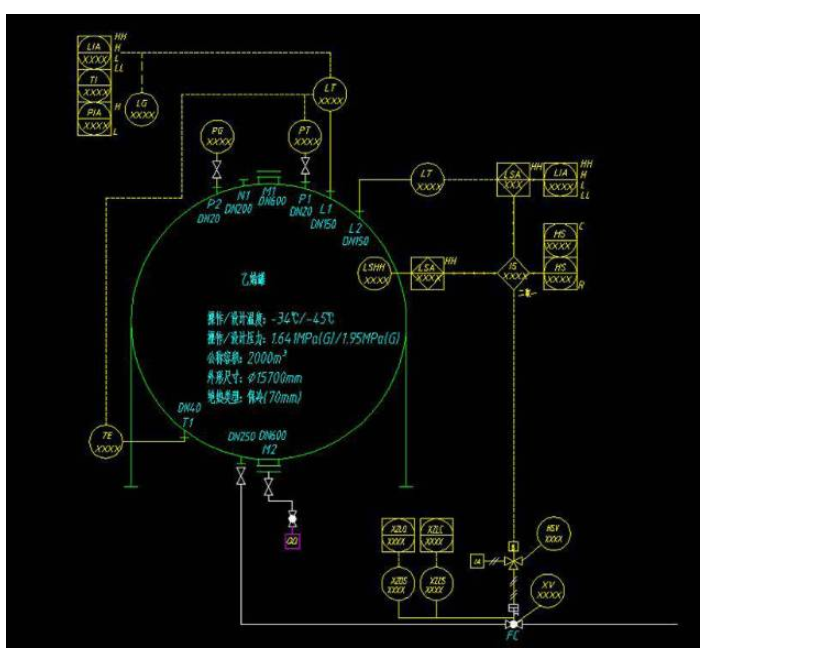

以1臺SIL2 級的化工原料儲罐為例，對于單個儲罐來說，需要配備：
2臺液位計+1 臺液位開關+1臺熱電阻+1臺壓力變送器+1臺壓力表
當儲罐的液位計或液位開關任一液位高于設定值時，SIS系統進行聯鎖，關閉儲罐罐根切斷閥，防止儲罐罐液位繼續升高，引發冒罐危險。其中液位計和液位開關是起到關鍵性作用的。

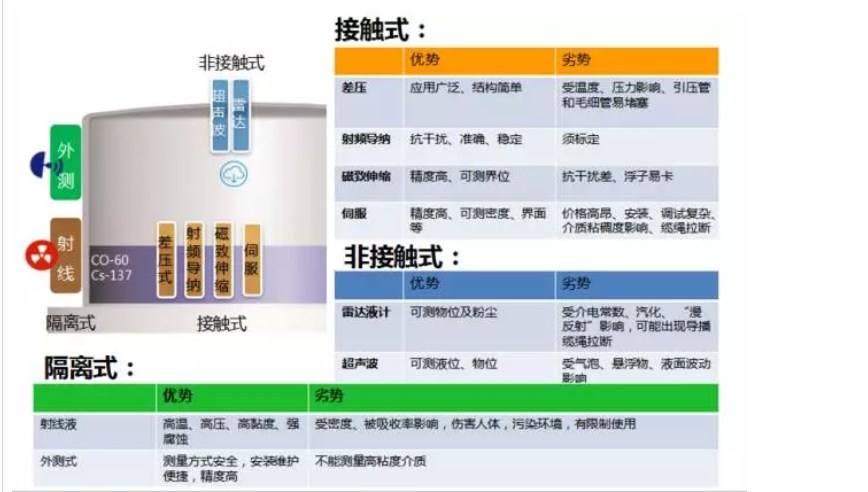

1、SIS系統多為技改項目，儲罐沒有過程連接，可選的測量儀表具有局限性；罐區SIS系統液位測量難點？
2、傳統液位測量儀表需要開孔和動火，施工成本高，經濟性差；
3、相對控制儀表，罐區SIS系統對測量儀表要求可靠性更高；
4、SIS系統要求儀表設備具備專業機構認證的SIL證書，SIL等級越高，產品安全性能等級越高；
外測液位計在SIS應用上有什么優勢？
1990年定華電子創始人王定華教授發明了ELL聲納式外測液位儀表，從容器外測量液面的精確高度，實現了真正的隔離測量，為世界首創。
ELL聲納式外測液位計?是一種利用聲納測距原理，“微振動分析”技術從容器外測量液位的儀表，不在罐壁上開孔，不用法蘭，不接觸罐內的液體和氣體，實現在線安裝、維護，是一種完全非接觸式儀表。
ELL外測液位計在測量有毒害、有腐蝕、有壓力、易燃爆、易揮發、易泄漏的液體時，不使用閥門、連通管、接頭，沒有漏點，不接觸罐內的液體和氣體，非常安全。即使在儀表損壞或維修狀態下，也絕無引起泄漏、毒害、爆炸的可能。
ELL外測液位計安裝維修時不動火，不清罐，不影響生產，免維護，較少了施工成本和維護成本，經濟性高。

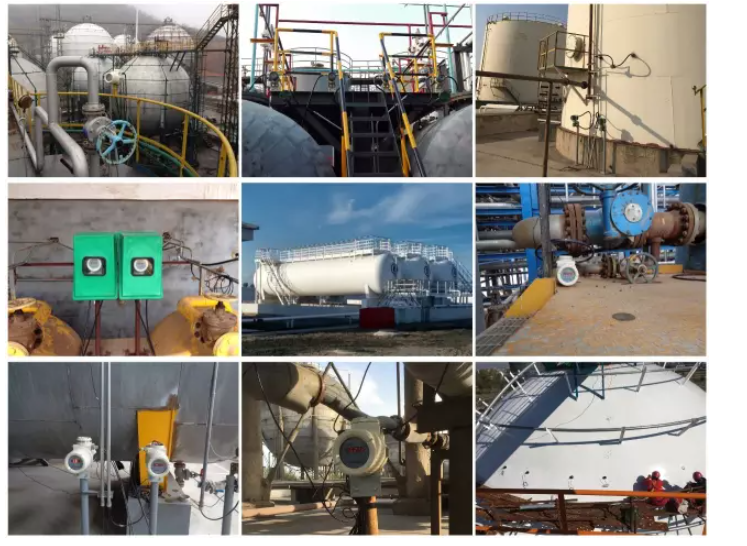

ELL外測液位計通過數百種工況，萬余套產品多年來現場經驗的積累，穩定性高。
ELL外測液位計通過定華創造的自動校準功能，實現儀表實時自動校準，精度最高可達±1mm。
