建筑安全圖紙會審、設計漏項解讀（二）

     很多企業在建設策劃期間由于未進行專業審查，尤其是建設單位物質設計交底的基礎上，也缺失了組織有關人員分專業、分工種細讀設計文件，甚至無法進一步吃透設計意圖，質量標準、安全標準以及技術要求。

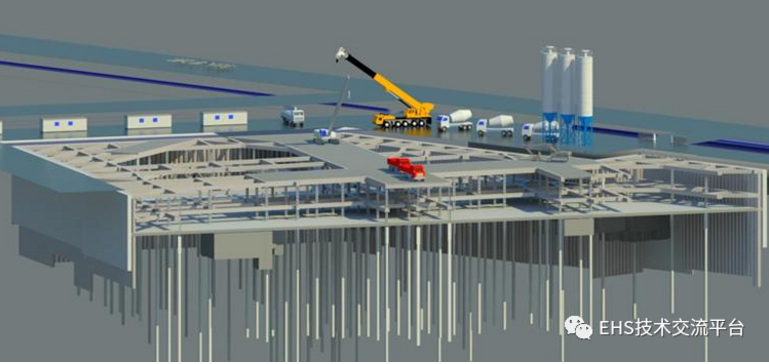

與結構和消防等安全有關的內容進行審查，包括：是否符合工程建設強制性標準，地基基礎和主體結構的安全性，消防安全性，法律、法規、規章規定必須審查的其他內容。

那針對專業的安全設計審查的內容，詳細核對圖紙、提出問題，確定會審重點，消除設計矛盾和漏項。接下來資深設計師Harry老師帶著各位一起捋一捋三個專業的要點。

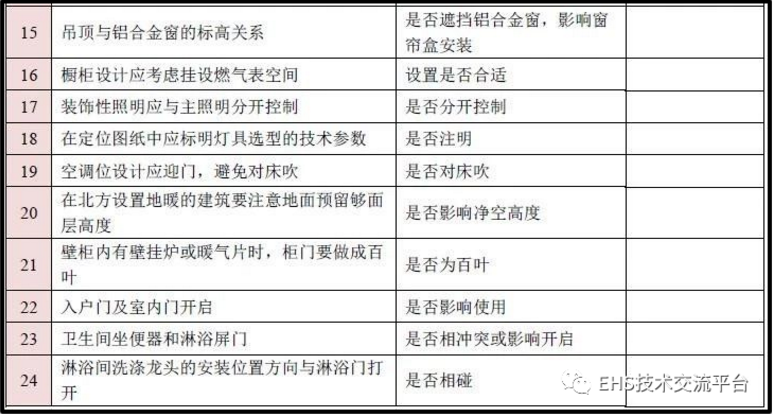

01 裝飾裝修專業圖紙審查要點

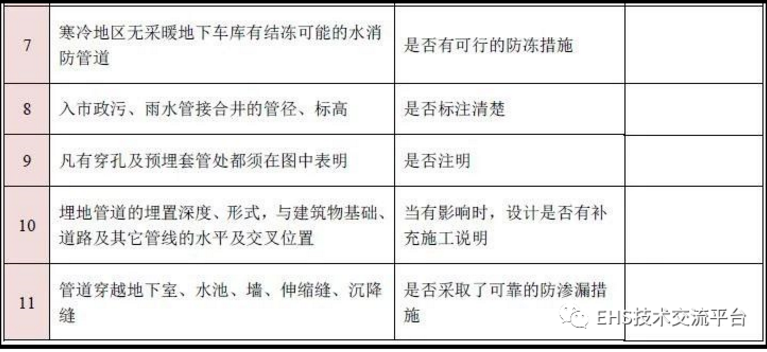

02 給排水專業施工圖紙審查要點

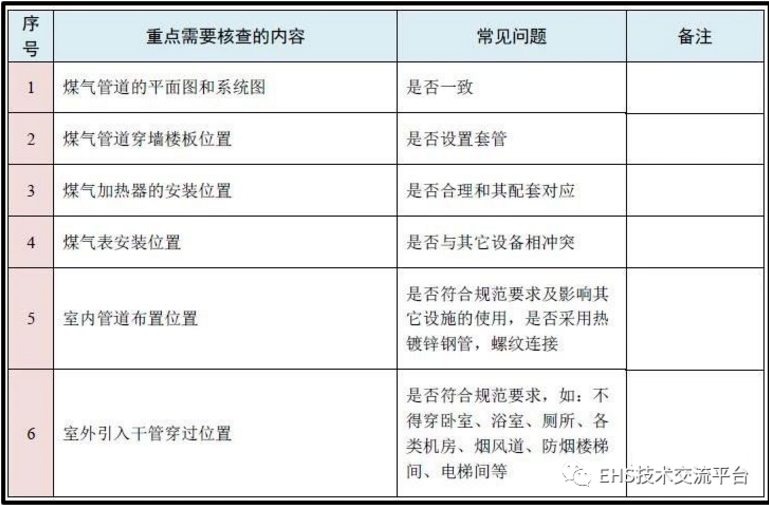

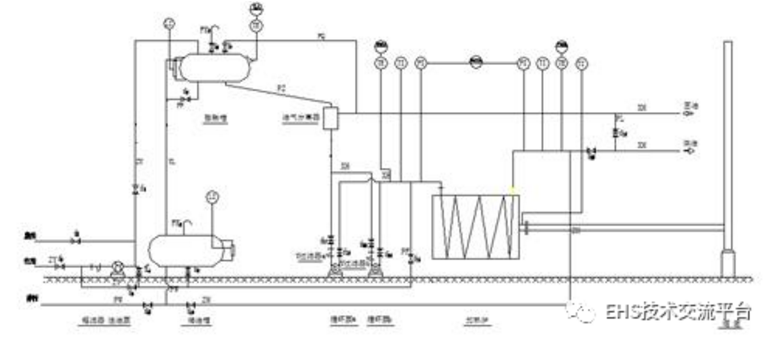

03 燃?xì)鈱I(yè)施工圖紙審查

完整的設計圖紙包括下列內容：

1.設計總說明；

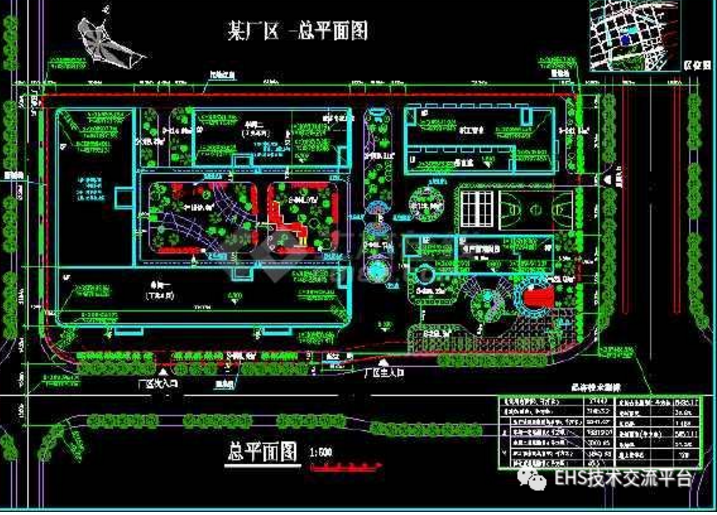

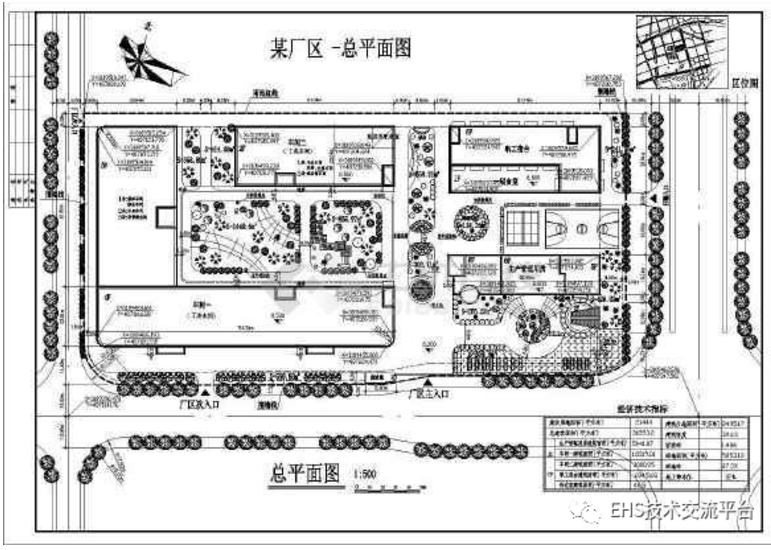

2.總平面圖；

3.各部位立面圖及剖面圖；

4.節點大樣圖；

5.固定家具制作圖；

6.電氣平面圖；

7.電氣系統圖；

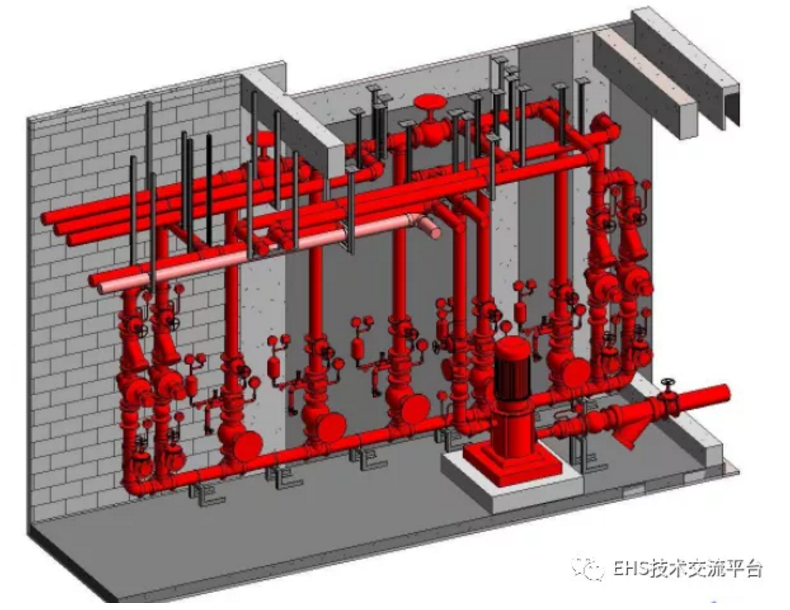

8.消防系統圖

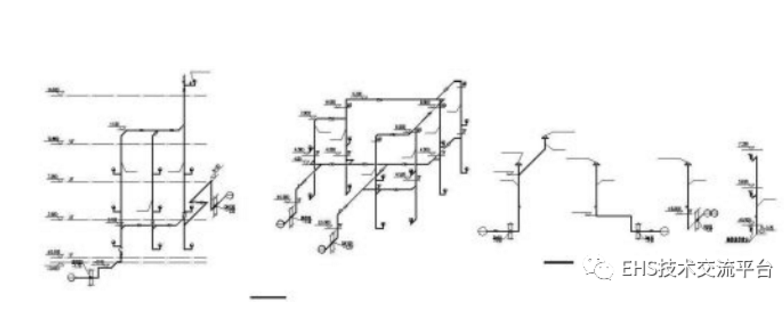

9.給排水平面圖（涉及改造部分）；

10.頂視圖；

11.建筑立面圖；

12.裝修材料表。

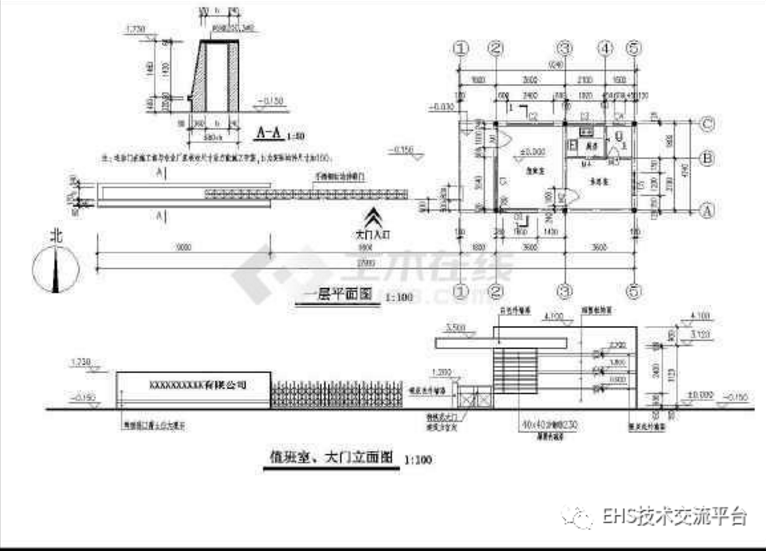

（1）、平面設計圖

1. 平面設計圖包括底部平面設計圖和頂部平面設計圖兩份。平面圖應有墻、柱定位尺寸，全套的CAD施計圖紙和效果圖 還有3D模型以及用到的材質貼圖，并有確切的比例。

2. 不管圖紙如何縮放，其絕對面積不變。有了室內平面圖后，設計師就可以根椐不同的房間布局進行室內平面設計。墻體結構圖、放線圖、平面布置圖、天花、地板、插座線路和一些立面剖面，設計師在布置之前一般會征詢甲方的想法。

1. 裝飾結構在內的位置，裝飾結構與建筑結構的相互關系尺寸，裝飾面的具體形狀及尺寸，完整建筑設計圖紙知識、完整建筑設計圖紙，圖上需標明材料的規格和工藝要求；

2. 標明室內設備設施的安放位置及其裝修布局的尺寸關系，完整建筑設計圖紙知識、完整建筑設計圖紙，標明設備設施的規格和要求。

（2）、設計效果圖

1. 設計效果圖是在平面設計的基礎上，把裝修后的結果用透視的形式表現出來。通過效果圖的展示，甲方能夠明確裝修活動結束后房間的表現形式。它是家庭裝修房主最后決定裝修的重要依據。因此是裝修設計中的重要文件。

2. 設計效果圖有黑色及彩色兩種，由于彩色效果圖能夠真實，直觀地表現各裝飾面的色彩，結構圖、建筑總平面圖、立面圖、電施、水施等，所以它對選材和施工也有重要作用。但應指出的是，效果圖表現裝修效果，在實際工程施工中受材料、工藝的限制，很難完全達到。

（3）、設計施工圖

1. 施工圖是裝修得以進行的依據，包含前期設計師的設計方案,效果圖方案等的前期設計，具體指導每個工種，工序的施工。施工圖把結構要求、材料構成及施工的工藝技術要求等用圖紙的形式交待給施工人員 ，如設計名稱,設計圖,設計人，以便準確、順利地組織和完成工程。

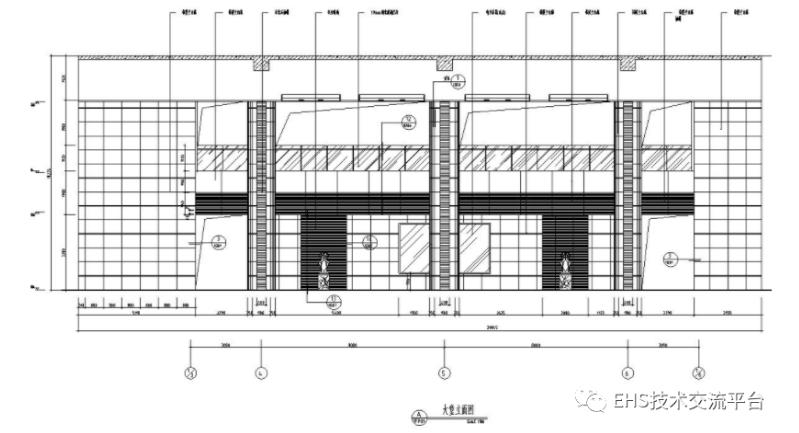

2. 施工圖包括立面圖、剖面圖和節點圖：列出了圖紙目錄,在圖紙目錄中有各專業圖紙的圖件名稱、數量、所在位置,反映出了一套完整施工圖紙的編排次序，施工立面圖是室內墻面與裝飾物的正投影圖，標明了室內的標高，吊頂裝修的尺寸及梯次造型的相互關系尺寸，墻面裝飾的式樣及材料、位置尺寸，墻面與門、窗、隔斷的高度尺寸，墻與頂，地的銜接方式等。

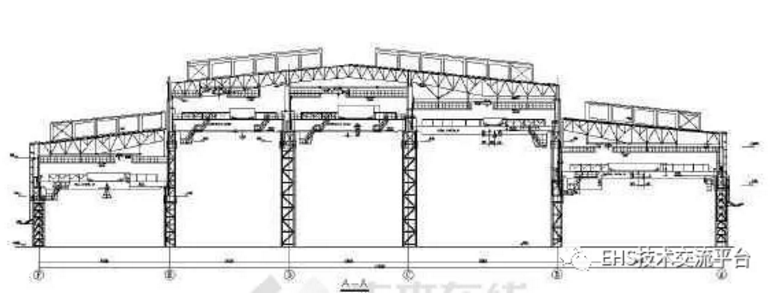

3. 剖面圖是將裝飾面剖切，以表達結構構成的方式、材料的形式和主要支承構件的相互關系等。剖面圖標注有詳細尺寸，工藝做法及施工要求。

4. 節點圖是兩個以上裝飾面的匯交點，按垂直或水平方向切開，以標明裝飾面之間的對接方式和固定方法。節點圖應詳細表現出裝飾面連接處的構造，注有詳細的尺寸和收口、封邊的施工方法。

5. 在設計施工圖時，無論是剖面圖還是節點圖，都應在立面圖上標明，以便正確指導施工。

設計圖紙審查這個一般是對于中、大型裝飾裝修工程來講必須進行審查(規范規定的強制范圍),建設單位、設計單位在施工圖設計、審查過程中，如對裝飾裝修工程涉及裝飾裝修、給排水、燃?xì)馐马?xiàng)有疑問，可以向裝飾裝修、給排水、燃?xì)夤芾聿块T進行咨詢。政府行政主管部門的咨詢意見，也作為施工圖設計、審查的參考。
