建筑電氣安全設計解讀（一）
建筑電氣安全設計解讀（一）
1. 用電設備組的計算負荷（三相）：
有功計算負荷 Pjs=Kx·Pe(Kw)；
無功計算負荷 Qjs=Pjs·tgψ（Kvar）；
視在功率計算負荷 Sjs=√￣Pjs2+ Qjs2（KVA）；
計算電流 Ijs=Sjs/√￣3·Ux·Cosψ（A）。
式中：Pe --- 用電設備組額定容量（Kw）；

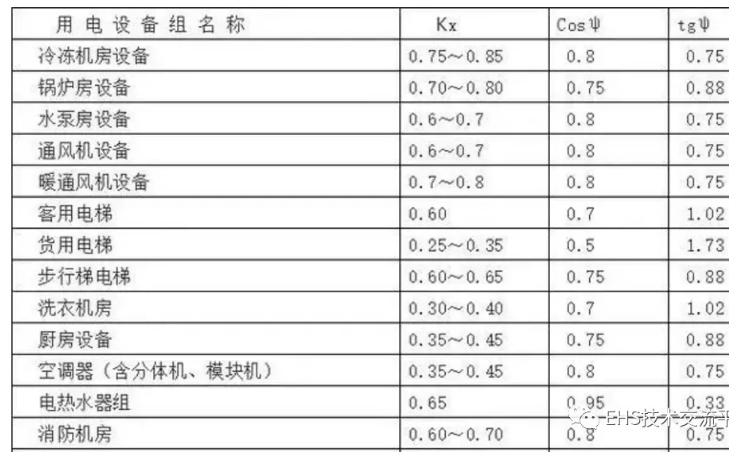

Cosψ --- 電網或供電的功率因數余弦值（見下表）；
tgψ --- 功率因數的正切值（見下表）；
Ux--- 標稱線電壓（Kv）。
Kx---需要系數（見下表）
提示：有感抗負荷（電機動力）時的計算電流，即：
Ijs=Sjs/√￣3·Ux·Cosψ·η（A）
η---感抗負荷效率系數，一般取值0.65～0.85。

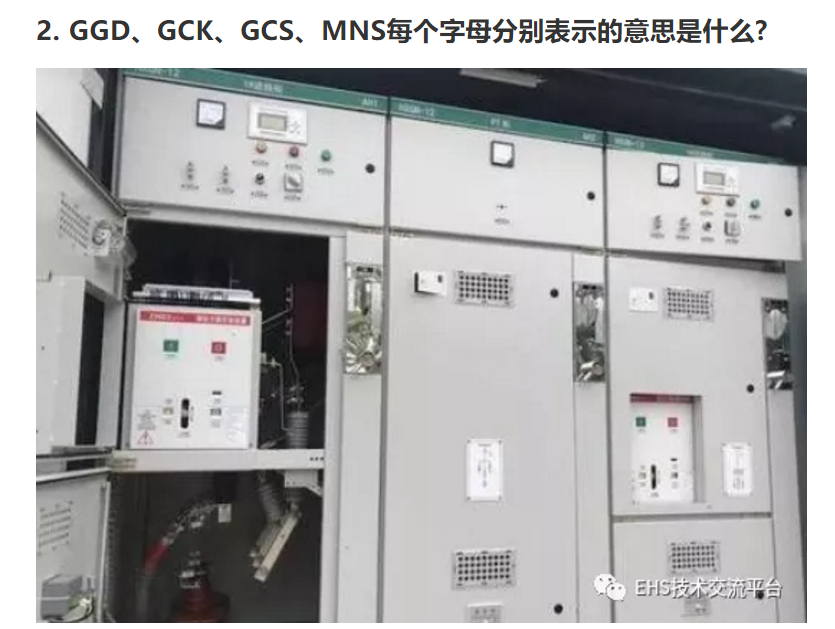

GGD交流低壓配電柜：G--低壓配電柜;G--固定安裝、固定接線;D--電力用柜 。
GCK交流低壓配電柜：G--柜式結構;C--抽出式;K--控制中心 。
GCS交流低壓配電柜：G--封閉式開關柜;C--抽出式;S--森源電氣系統。
MNS交流低壓配電柜;是按照瑞士ABB公司轉讓技術制造的產品。

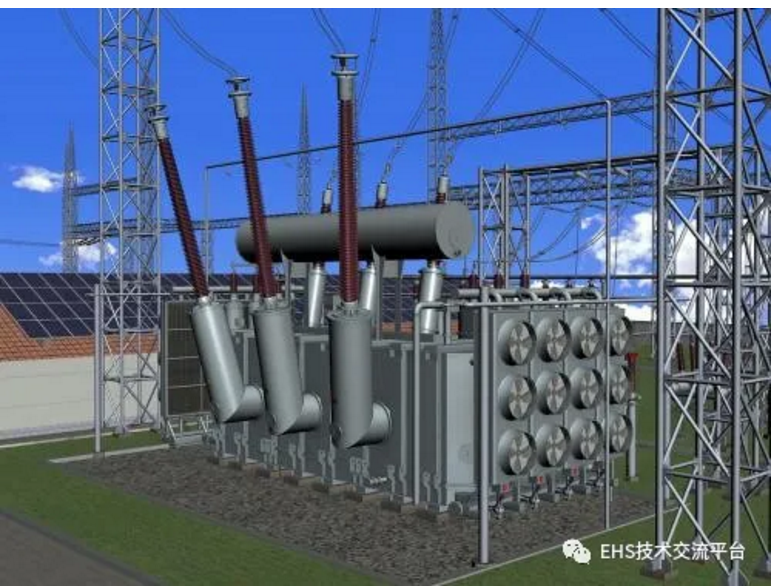

3.變電所變壓器容量的計算
根據低壓配電干線計算負荷匯總后進行計算，參照上述方法進行。即：
∑Sjs變= K∑·∑Sjs干線（K∑取值范圍見下表2）。
變壓器容量確定：S變=Sjs×1.26= （KVA）。
（載容率為80﹪計算，百分比系數取1.26，消防負荷可以不計在內）。
變壓器容量估算S變= Pjs×K×1.26= Pjs×1.063×1.26= （Kva）。
計算舉例（方法參照如上計算）：
Pjs=Kx·Pe(Kw)； Qjs=Pjs·tgψ（Kvar）； Sjs=√￣Pjs2+ Qjs2（KVA）；
Ijs=Sjs/√￣3·Ux·Cosψ（A）。
4. 建筑物單位面積功率Pe（負荷密度）乘以建筑總面積S。
即：
Pjs=Pe·AS/1000（Kw）
式中：Pjs---有功計算負荷（Kw）；
Pe---單位面積的功率指標（W/m2）；
AS----建筑總面積（m2）。
5.確定電力拖動方案
電力拖動方案選擇是電氣控制系統設計的主要內容之一，也是以后各部分設計內容的基礎和先決條件。
主要從幾個方面考慮電力拖動方案：
拖動方式的選擇：電力拖動方式，獨立拖動？集中拖動？ 調速方案的選擇：大型、重型設備的主運動和進給運動，應盡可能采用無級調速；精密機械設備為保證加工精度也應采用無級調速；對于一般中小型設備，在沒有特殊要求時，可選用經濟、簡單、可靠的三相籠型異步電動機。 電動機調速性質要與負載特性適應 恒功率負載？恒轉矩負載？在選擇電動機調速方案時，要使電動機的調速特性與生產機械的負載特性相適應，使電動機得到充分合理應用。
6.拖動電動機的選擇基本原則
建筑體系與電氣設計的分析,根據生產機械調速的要求選擇電動機的種類。 民用建筑工程電氣節能設計,工作過程中電動機容量要得到充分利用。 電氣設計中驗證和自我驗證,根據工作環境選擇電動機的結構型式。
