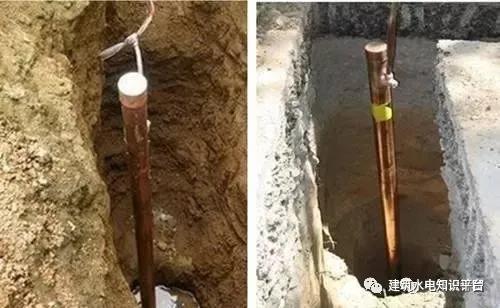

提到接地，大家第一想到的是不是接地極？其實接地是一個系統，而不是單一的存在，今天給大家分享接地的基本概念。提升自己不必每分鐘都學習，但求學習中每分鐘都有收獲。地，是指能供給或接受大量電荷，可用來作為良好的參考電位的物體，一般指大地，工程上 取為零電位。電子設備中的電位參考點也稱為“地”，但不一定與大地相連。將電力系統或電氣裝置的某些導電部分，經接地線連接至“地”，通常指接地極。為提供電氣裝置至大地的低阻抗通路而埋入地中，并直接與大地接觸的金屬導體，稱為接地極。兼作接地極用的直接與大地接觸的各種金屬構件、金屬管道、金屬井管、建（構）筑物和設備基礎的鋼筋等稱為自然接地極。由各接地極、總接地端子或接地母線及它們之間的連接導體組成的系統，稱為接地極系統（接地裝置）。一般取總接地端子或接地母線為電位參考點。

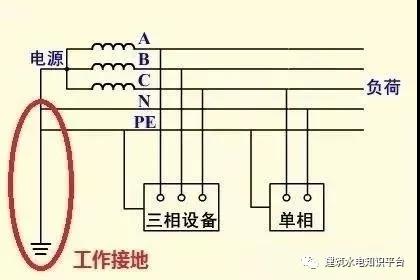

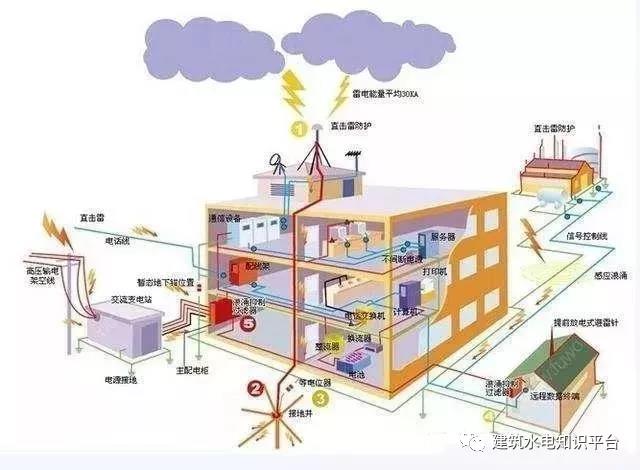

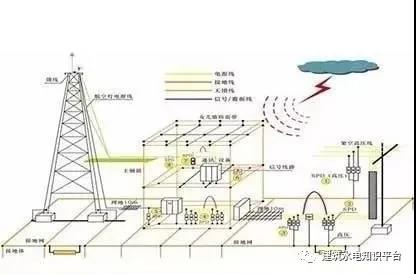

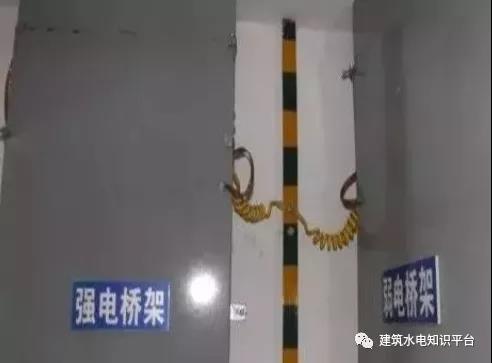

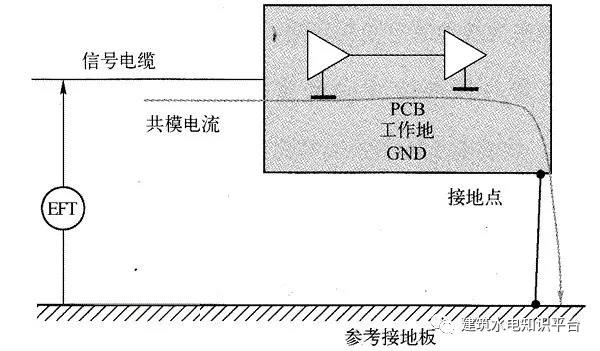

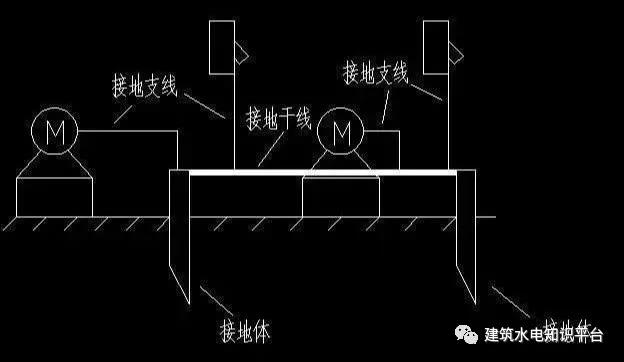

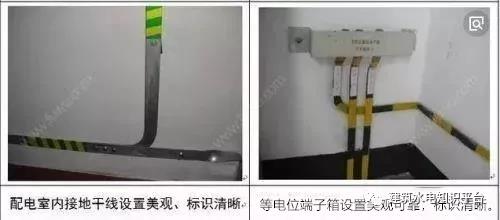

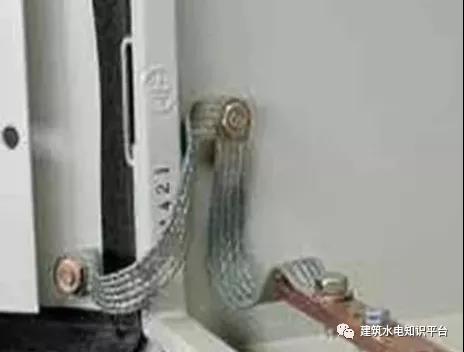

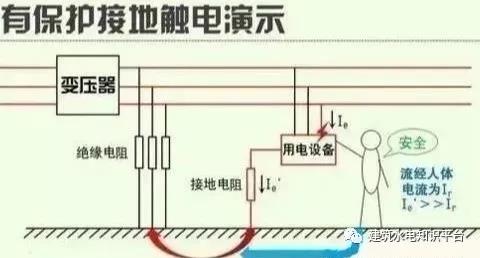

電氣裝置的接地端子與總接地端子或接地母排連接用的導體，稱為接地線。接地線和接地極系統的總和，稱為接地系統。用于保證設備（系統）的正常運行，或使設備（系統）可靠而正確地實現其功能。如：（1）工作（系統）接地。根據系統運行的需要進行的接地，如電力系統的中性點接地、電話系統中將直流電源正極接地等。（2）信號電路接地。設置一個等電位點作為電子設備基準電位，簡稱信號地。（1）保護接地。電氣裝置的外露導電部分、配電裝置的構架和線路桿塔等，由于絕緣損壞有可能帶電，為防止其危及人身和設備的安全而設的接地。（2）雷電防護接地。為雷電防護裝置（避雷針、避雷線和避雷器等）向大地泄放雷電流而設的接地，用以消除或減輕雷電危及人身和損壞設備。（3）防靜電接地。將靜電導人大地防止其危害的接地。如對易燃易爆管道、儲罐以及電子器件、設備為防止靜電的危害而設的接地。（4）陰極保護接地。使被保護金屬表面成為電化學原電池的陰極，以防止該表面腐蝕的接地。保護做法可采用犧牲陽極法和外部電流源抵消氧化電壓法。犧牲陽極法是用鎂、鋁、錳或其他較活潑的金屬埋設于被保護金屬附近并與其搭接，但此法只能在有限范圍提供保護。對于長電纜金屬外皮和金屬管道可采用對被保護金屬施加相對于周圍土壤為-0.7-1.2V的直流電壓進行保護。該直流電源一般通過整流獲得。電磁兼容性是使器件、電路、設備或系統在其電磁環境中能正常工作，且不對該環境中任何事物構成不能承受的電磁騷擾。為此目的所做的接地稱為電磁兼容性接地。進行屏蔽是電磁兼容性要求的基本保護措施之一。為防止寄生電容回授或形成噪聲電壓需將屏蔽進行接地，以便電氣屏蔽體泄放感應電荷或形成足夠的反向電流以抵消干擾影響。1.應接地的范圍：電氣裝置和設施的下列金屬部分，均應接地：（4）發電機中性點柜外殼、發電機出線柜和封閉母線的外殼等；（5）氣體絕緣全封閉組合電器（GI5）的接地端子：（6）配電、控制、保護用的屏（柜、箱）及操作臺等的金屬框架；（8）屋內外配電裝置的金屬架構、鋼筋混凝土架構以及靠近帶電部分的金屬圍欄和金屬門；（9）電力電纜接線盒、終端盒的外殼，電纜的外皮，穿線的鋼管，各種金屬接線盒和電纜橋架等；（11)除瀝青地面的居民區外，其他居民區內，不接地、消弧線圈接地和高電阻接地系統中無進雷線架空線路的金屬桿塔和鋼筋混凝土桿塔；（12）裝在配電線路桿塔上的開關設備、電容器等電氣設備；其中（4）、（5）、（13）以及發電機機座或外殼；直接接地的變壓器中性點；變壓器、發電機、高壓并聯電抗器中性點所接消弧線圈、接地電抗器、電阻器或變壓器的接地端子；避雷器、避雷針、避雷線的接地端子應采用專門敷設的接地線接地。電氣設備和電力生產設施的下列金屬部分可不接地：（1）安裝在配電屏、控制屏和配電裝置上的電測量儀表、繼電器和其他低壓電器等的外殼，以及當發生絕緣損壞時，在支持物上不會引起危險電壓的絕緣子金屬底座等；（2)安裝在已接地的金屬架構上的設備（應保證電氣接觸良好），如套管等；（3）直流標稱電壓20V及以下的蓄電池室內的支架；（4）在干燥場所，交流額定電壓50V及以下、直流額定電壓110V及以下的電氣設備。建筑物的低壓電氣裝置應采用等電位聯結，以降低建筑物內間接接觸電壓和不同金屬書體間的電位差；避免自建筑物外經電氣線路和金屬管道引入的故障電壓的危害；減少保護電器動作不可靠帶來的危險和有利于避免外界電磁場引起的干擾、改善裝置的電磁兼容性。總等電位聯結是將建筑物電氣裝置外露導電部分與裝置外導電部分電位基本相等的連接。通過進線配電箱近旁的總等電位聯結端子板（接地母排）將下列導電部分互相連通：建筑物每一電源進線都應做總等電位聯結，各個總等電位聯結端子板間應互相連通。將導電部分間用導體直接連通，使其電位相等或接近，稱為輔助等電位聯結。在一局部場所范圍內將各可導電部分連通，稱為局部等電位聯結。可通過局部等電位聯結端子板將PE母線（或干線）、金屬管道、建筑物金屬體等相互連通。下列情況需作局部等電位聯結：（1）當電源網絡阻抗過大，使自動切斷電源時間過長，不能滿足防電擊要求時；（2）由TN系統同一配電箱供電給固定式和手持式、移動式兩種電氣設備，而固定式設備保護電器切斷電源時間不能滿足手持式、移動式設備防電擊要求時；（3）為滿足浴室、游泳池、醫院手術室等場所對防電擊的特殊要求時；（4）為避免爆炸危險場所因電位差產生電火花時；接地可視為以大地作為參考電位的等電位聯結，為防電擊而設的等電位聯結一般均作接地，與地電位相一致，有利于人身安全。（1）金屬管道上的閥門、儀表等裝置需加跨接線連成電氣通路。（2）煤氣管入戶處應插入一絕緣段（如在法蘭盤間插入絕緣板），并在此絕緣段兩端跨（3）導體間的連接可根據實際情況采用焊接或螺栓連接，要求做到連接可靠。（4）等電位聯結線應有黃綠相間的色標，在總等電位聯結端子板上刷黃色底漆并作黑色“接地”標記。上面為大家分享可接地的基本知識，看完也基本了解了接地的相關知識；我們知道了防雷接地，工作接地和保護接地的作用，但是這些接地種類對接地電阻有什么要求呢？我們經?？吹剑拥仉娮枰笥?.5Ω、4Ω、10Ω甚至30Ω，那么具體有什么要求呢？我們不去深究理論（頭暈），直接看結果！概念：應接地的電氣設備通過接地裝置和大地之間的電阻稱為接地電阻，主要由以下5部分構成：（2）容量在100kVA以上的變壓器或發電機R≤4歐（4）獨立避雷針、小接地電流系統、容量在100kVA及以下的變壓器或發電機、高低壓設備共用的接地均R≤10歐（5）低壓線路金屬桿、水泥桿及煙囪的接地R≤30歐
