《建筑防煙排煙系統技術標準》GB51251

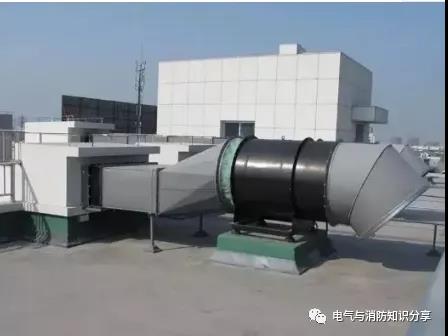

以下圖示排煙風機安裝是錯誤的。

1. 為什么不應設置減振裝置？

GB51251的條文說明

1）防排煙風機是特定情況下的應急設備，發生火災緊急情況，并不需要考慮設備運行所產生的振動和噪聲。

減震裝置主要目的就是避免或減少固體傳聲，但發生火災的時候，情況緊急，不會顧及噪音的影響；而且安裝的時候多個減震裝置就多了個故障點，會給維護檢修帶來麻煩，所以不用減震。對于減震裝置的另一個作用會減少對風機造成的損害，就更不用考慮，因為風機本身就有抗震性能指標，而且風機只有在發生火災的時候才會啟動。只有風機和空調系統共用，因為空調是常用設備，所以要考慮機器震動造成的固體傳聲的影響，才要求加減震裝置。

2）風管與風機的連接宜采用法蘭連接，或采用不燃材料的柔性短管連接。當風機僅用于防煙、排煙時，不宜采用柔性連接。

首先何為法蘭連接，法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，然后在兩個法蘭盤之間加上法蘭墊，最后用螺栓將兩個法蘭盤拉緊使其緊密結合起來的一種可拆卸的接頭。主要特點是拆卸方便、強度高、密封性能好。

法蘭連接為剛性連接，不設置減震會對其造成損害，但考慮到排煙時煙氣溫度較高，風機只有在發生火災時才會啟動，兩權相害取其輕，防煙、排煙時，不宜采用柔性連接。

2. 為什么不能使用橡膠減振裝置？

減振裝置大部分采用橡膠、彈簧或兩者的組合，當設備在高溫下運行時，橡膠會變形溶化、彈簧會失去彈性或性能變差，可能會影響風機平衡，影響排煙風機可靠的運行，因此安裝排煙風機時不宜設減振裝置。若與通風空調系統合用風機時，考慮到震動影響需要設置減震，但也不應選用橡膠或含有橡膠減振裝置

3. 要求設置防振裝置的設備

A. 消防水泵不宜設在有防振或有安靜要求房間的上一層、下一層和毗鄰位置，當必須時，應采取下列降噪減振措施：

1）消防水泵應采用低噪聲水泵。

2）消防水泵機組應設隔振裝置。

3）消防水泵吸水管和出水管上應設隔振裝置。

4）消防水泵房內管道支架和管道穿墻和穿樓板處，應采取防止固體傳聲的措施。

5）在消防水泵房內墻應采取隔聲吸音的技術措施。

B. 通風系統、空調系統應采取消聲和減振措施。

C. 鍋爐房的風機、多級水泵、燃油、燃氣燃燒器和煤的破碎、制粉、篩選裝置等設備，應選用低噪聲產品，并應采取降噪和減振措施。

D. 地鐵車輛應采取減振與防噪措施。
