6.26.1 各側三相電流回路TA斷線報警

動作判據：I2 > 0.04 Ie + 0.25×Imax

式中，Ie：二次額定電流（1A或5A），I2：負序電流，Imax：最大相電流；滿足條件，延時10s后發相應TA異常報警信號，異常消失，延時10S自動返回。

6.26.2 差動保護差流報警

只有在相關差動保護控制字投入時（與壓板投入無關），差流報警功能投入，滿足判據，延時10S報相應差動保護差流報警，不閉鎖差動保護，差流消失，延時10S返回。

為提高差流報警的靈敏度，采用比率制動差流報警判據：

dI >di_bjzd   及   dI > kbj ×Ires

式中 dI為差電流，di_bjzd為差流報警門檻，kbj為差流報警比率制動系數，Ires為制動電流。

差電流大于TA斷線定值，延時9秒發TA斷線告警信號，同時閉鎖母差保護。電流回路正常后，0.9秒自動恢復正常運行。

Ida  ：A相大差電流

Idb  ：B相大差電流

Idc  ：C相大差電流

ct  ：TA斷線定值

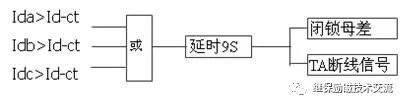

圖3.9TA斷線邏輯框圖

母聯（分段）電流回路斷線，并不會影響保護對區內、區外故障的判別，只是會失去對故障母線的選擇性。因此，聯絡開關電流回路斷線不需閉鎖差動保護，只需轉入母線互聯（單母方式）即可。母聯（分段）電流回路正常后，需手動復歸恢復正常運行。由于聯絡開關的電流不計入大差，母聯（分段）電流回路斷線時上一判據并不會滿足。而此時與該聯絡開關相連的兩段母線小差電流都會越限，且大小相等、方向相反。

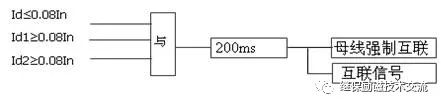

圖3.10　聯絡斷路器TA斷線邏輯框圖

自產零序電流小于0.75倍的外接零序電流，或外接零序電流小于0.75倍的自產零序電流，延時200ms發CT斷線異常信號；  有自產零序電流而無零序電壓，且至少有一相無流，則延時10秒發CT斷線異常信號。

TA斷線瞬間，斷線側的起動元件和差動繼電器可能動作，但對側的起動元件不動作，不會向本側發差動保護動作信號，從而保證縱聯差動不會誤動。非斷線側經延時后報“長期有差流”，與TA斷線作同樣處理。

TA斷線時發生故障或系統擾動導致起動元件動作，若控制字“TA斷線閉鎖差動”整定為“1”，則閉鎖電流差動保護；若控制字“TA斷線閉鎖差動”整定為“0”，且該相差流大于“TA斷線差流定值”（整定值），仍開放電流差動保護。

正常情況下判斷TA斷線是通過檢查所有相別的電流中有一相無流且存在差流，即判為TA斷線。  在有電流突變時，判據如下：

1）發生突變后電流減?。ǘ皇窃龃螅?；

2）本側三相電流中有一相無流，且對側三相電流無變化；  滿足以上條件即判為TA異常，當檢測到TA異常時，發出告警信號。同時按照用戶的需求來閉鎖相應的保護。

6.1.3 TA斷線判別

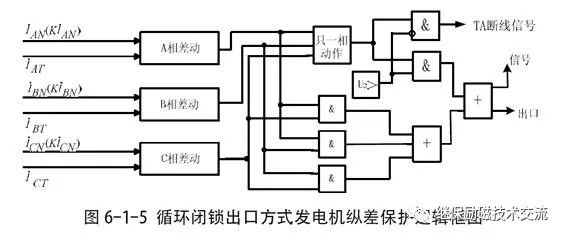

發電機差動保護TA斷線判別有兩種。對于循環閉鎖出口方式，一相差動動作又無負序電壓，即判定為TA斷線。這是因?yàn)榘l(fā)電機中性點不直接接地，內部相間短路時一般都會二相差動或三相差動同時動作。對于單相出口方式的發電機差動保護的TA斷線判別，有專門的TA斷線判別方法，詳見6.2.3節變壓器保護TA斷線判別和對策。

6.2.3 幾種不正常工況的判別

（a） TA斷線判別和對策

某側TA若斷線，一般會產生差流，使差動保護誤動。設置專門的TA斷線判別環節，在差動保護出口前，判別出差流是TA斷線所致，從而閉鎖差動保護出口。

但由于TA斷線有電弧暫態過程，斷線初期一般電流不是迅速降為零，又由于TA斷線檢測時間須快于差動幾十毫秒出口時間，這些都導致TA斷線的正確判別十分困難。在判定模糊不清時，本裝置采取不閉鎖差動的保守做法，因?yàn)橐坏┰诎l(fā)電機或變壓器內部發生故障時卻誤判為TA斷線從而閉鎖差動出口，那后果是十分嚴重的。即TA斷線判別的設計原則為：寧可TA斷線判別不出來閉鎖不住差動，也不短路故障時誤判為TA斷線從而誤閉鎖差動。

本裝置用電流突變方向判別TA斷線，主要有以下判據：

（1）一般短路時電流是增大，斷線時電流卻減小。采用電流突變方向?yàn)樨?fù)值作為主判據。

（2）一般不考慮異側TA同時斷線的可能性，故電流突變?yōu)樨?fù)值須發生在同一側TA。

（3）不考慮三相同時斷線，即突變電流不超過2路。

（4）至少一側的三相電流健全，TA斷線側電流必須有一相存在，另外一相或二相偏小。

（5）差流應小于解除TA斷線功能差流倍數Ict整定值。
