以往鑒來!英國Milford Haven港Amoco煉油廠78米直徑原油儲罐全液面火災救援記錄

眾所周知,美國Norco Orion煉油廠儲罐火災是迄今為止發生的最大尺寸成品油罐全液面火災。大型儲罐全液面火災撲救典范!美國Orion煉油廠汽油儲罐(直徑82m)救援記錄。而在此之前,記錄在案的最大尺寸儲罐火災發生在1983年8月英國南威爾士Milford Haven港的Amoco煉油廠。與Norco案例不同,Amoco煉油廠事故涉及的罐內介質不是汽油而是原油,原油儲罐火災事故具有沸溢噴濺的風險。

Orion煉油廠事故的成功撲救堪稱油罐全液面火災事故救援的典范,Amoco煉油廠事故雖然也最終撲救成功,但在其救援處置過程暴露的諸多問題,更值得我們深思!
1983年8月30日,英國南威爾士Milford Haven港Amoco煉油廠發生火災事故,11號儲罐著火,大火持續約60個小時后才被撲滅,這是英國自二戰以來最大的單個油罐火災事故。所幸該事故未造成嚴重的人員傷亡。


1

煉油廠基本情況

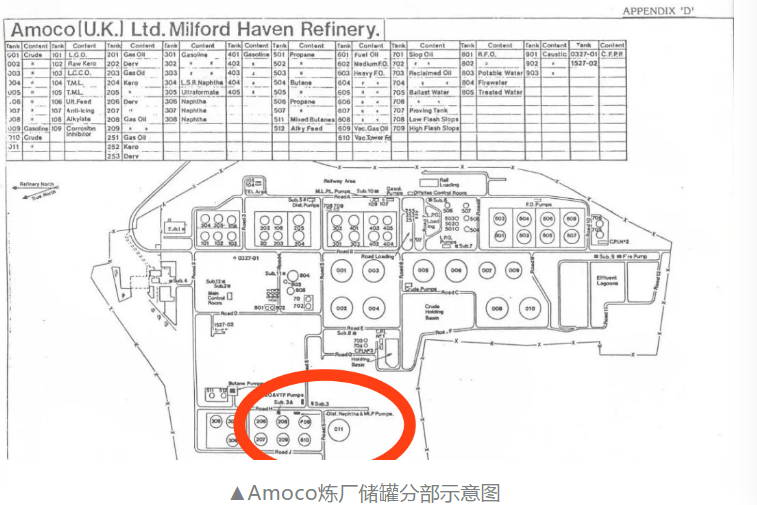

Amoco煉油廠建成于1973年,到1983年其年產能力已增至500萬噸。煉油廠內共有67個儲油罐,發生火災事故的11號儲罐是一個單盤式外浮頂儲罐,浮頂有24個浮艙。該儲罐直徑78m,高20m,罐容為94110m3,是廠內最大的儲罐(當時全歐洲最大的原油儲罐)。

11號儲罐周邊圍堰高度約20in(5m),面積約16222㎡。該儲罐西側是一個餾分油罐區,有6個固定頂儲罐,單罐罐容為13000m3,距離該儲罐最近(約60米)的609號罐和610號罐,分別儲存了4500m3真空瓦斯油和2800m3常壓燃料油。距離該儲罐圍堰北側防火墻約99米處有一座83m高的火炬。


2

事故發生條件

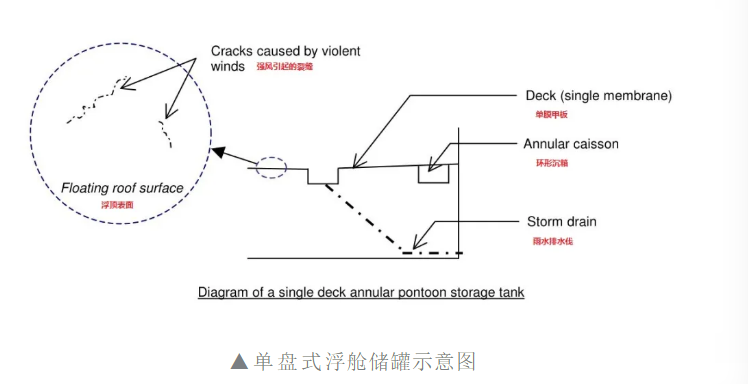

Amoco煉油廠所處的威爾士沿海地區狂風天氣頻繁,時常會造成該廠儲罐浮頂表面出現裂縫,煉油廠會定期檢查并修復這些裂縫。事故發生前幾天,工作人員在例行檢查時發現11號儲罐浮頂上出現2條裂縫,其中1條長達28㎝,同時觀察到浮頂表面有原油滲出。但是在發現該隱患后的24小時內,煉油廠并未采取倒罐措施事發當日,11號儲罐內存有47000噸輕質原油(閃點為38℃)。


3

事故基本情況



1983年8月30日上午10時45分,Amoco煉油廠催化裂化器的一臺壓縮機發生故障;10時50-55分,11號儲罐罐頂出現火光,一名專職消防員首先發現了火情并通知了煉油廠消防隊。

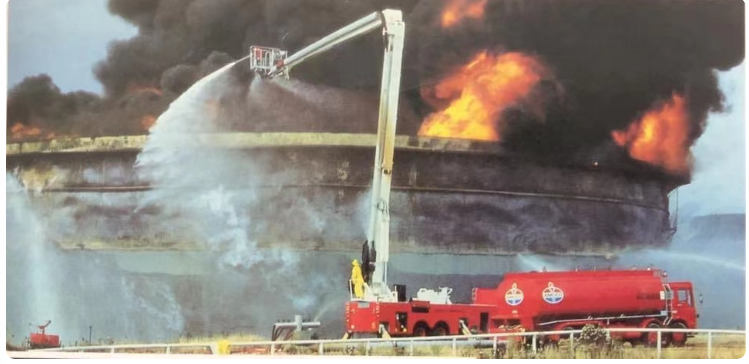

11時05分,煉油廠消防隊率先派出4名消防員以及1輛4500gal(17t)泡沫消防車、1輛32m舉高消防車和1臺流量為5000lpm(所有文獻中均是5000gpm,但業界內存有疑問)的消防炮。為了能夠?qū)⑴菽旌弦簢娚渲凉揄?,消防?duì)將消防炮架設在舉高消防車的液壓升降平臺上。

同時,煉油廠依據《區域煉廠互助計劃》,積極協調地方消防救援組織,調集第二波救援裝備,包括:20臺泵、5輛舉高消防車。

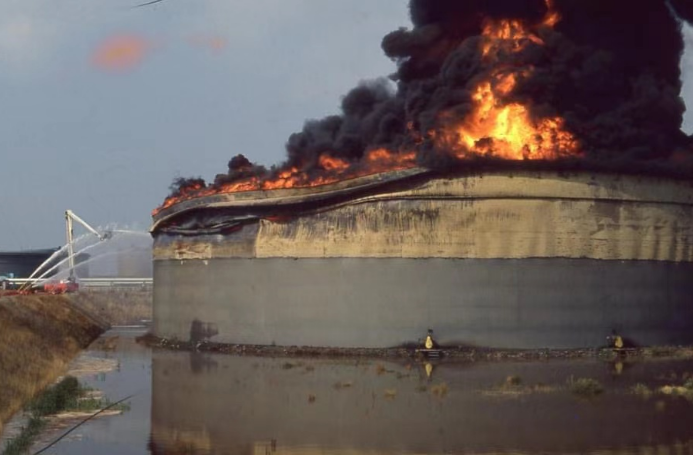

由于11號儲罐未配備固定滅火設施,浮頂上的裂縫受熱進一步擴大,導致事故加劇,罐頂火焰高度達12m,過火面積達到50%,著火區域的密封裝置完全被破壞,使得更多易燃蒸汽出現泄漏。

事故發生約1個小時后,罐頂大火已蔓延至整個浮頂,形成全液面火災,現場亟需大量泡沫原液,而前期處置力量攜帶的泡沫原液已消耗殆盡。


隨著救援工作的持續進行,積聚在11號儲罐罐頂?shù)?/span>泡沫混合液、消防水和原油越來越多,初步估算重達700多噸,導致罐頂浮盤進一步下沉,使得更多的原油涌到了罐頂上方。

因?yàn)?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important; background-color: transparent; display: inline; float: none; font-style: normal; font-variant-ligatures: normal; font-variant-caps: normal; font-weight: 400; orphans: 2; text-align: justify; text-decoration: none; text-indent: 0px; text-transform: none; -webkit-text-stroke-width: 0px; word-spacing: 0px;">Amoco煉油廠只有63t的泡沫原液儲備,該廠的專職消防隊已無法控制儲罐火勢,隨后由趕來的市政消防隊承擔了救援行動的指揮工作。

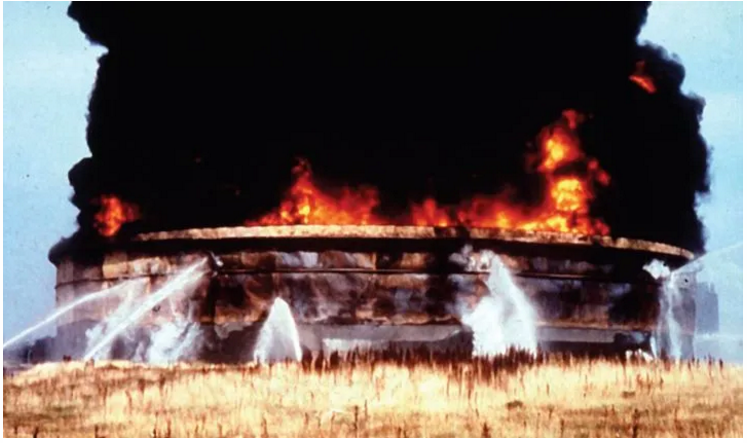

13時31分,市政消防隊指揮人員下達指令:1.在救援裝備從其他煉廠調集完成之前,停止罐頂泡沫覆蓋;2.對于11號罐罐壁進行全方位冷卻。

15時,參與11號儲罐救援的人員和裝備已經增加到150人、26臺泵、7輛泡沫消防車、6輛舉高消防車和4臺其它特種裝備。

初步估算,原油的燃燒速率約300t/h,Amoco煉油廠決定對11號儲罐及其相鄰的609號罐和610號罐采取倒罐措施,轉移罐內油品,11號儲罐倒罐速率約1700t/h。在11號儲罐罐壁受熱膨脹狀態下將該罐完全倒空似乎不切實際,而倒空相鄰的兩個餾分油儲罐則相對容易一些。

據計算,現場需要約45000gal(244,574L)的6%泡沫原液。作為《區域煉廠互助計劃》的一部分,Milford Haven港市政消防部門和其它煉廠提供了額外資源,但泡沫液的短缺仍然是主要問題;同時,當運輸泡沫原液的各種商業罐車抵達時,消防員面對的是這些泡沫罐車有許多不同型號和許多非標準的接頭現場的消防員在煉油廠內盡可能尋找各類轉接頭并進行組裝,最終將泡沫原液加注到泡沫消防車內。隨后,消防人員嘗試使用1臺消防炮滅火,但最終因?yàn)榕菽┙o強度不足而失敗。



23時30分(事故火災發生12.5小時后),火焰瞬間分裂,并引發溢流(Slop Over),罐內油品溢出至罐區。

◆Slop Over:當水或泡沫混合液噴射到燃燒的重?zé)N池上時,燃燒液體的表面會形成乳化液,并產生蒸汽,導致油品溢流,但并未出現猛烈的噴濺現象

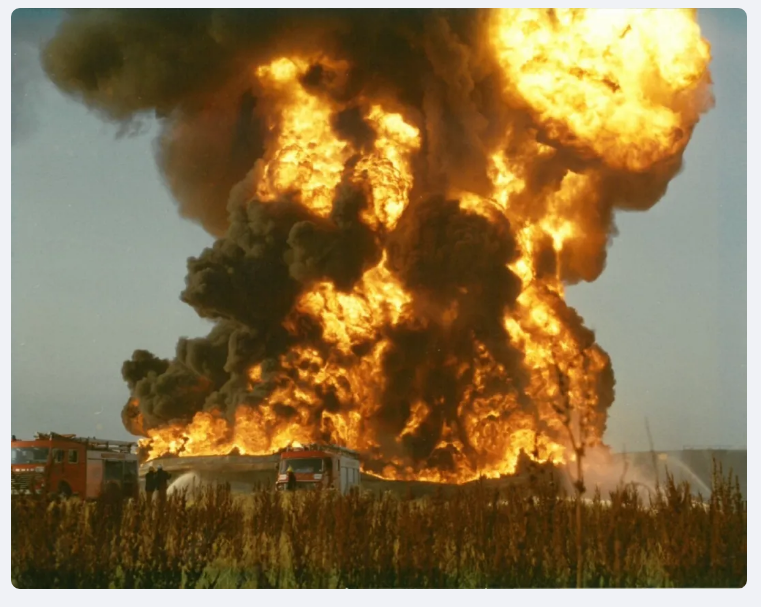

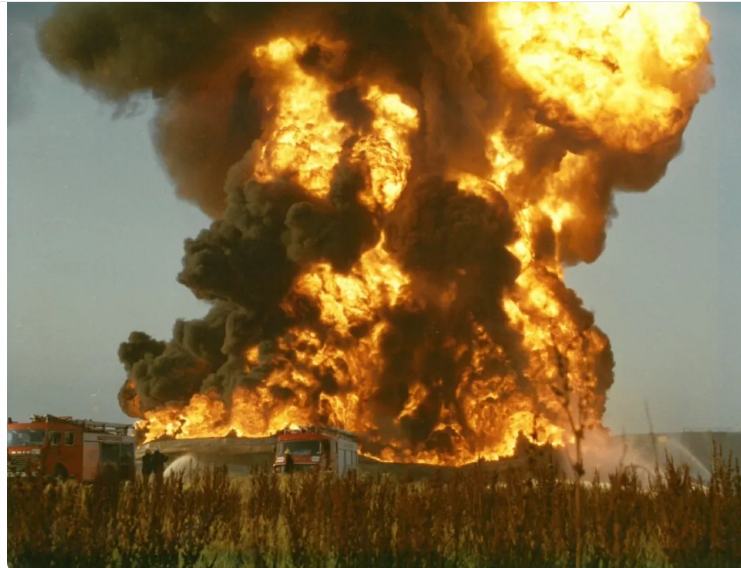

幾分鐘之后,11號儲罐毫無征兆的發生了第一次"典型的噴濺"(classical boilover),瞬間產生了一個半徑約90m的巨大火球,火焰整體高度達到150m。大量滾燙的原油噴涌而出,火勢蔓延至罐區內。6名消防員在撤退過程中受輕傷現場大部分消防裝備被燒毀,消防水帶里的水受高溫后沸騰并引起水帶爆裂,救援行動被迫停止。由于11號儲罐相對獨立,距離煉油廠最近的煉化裝置有915米,并且該罐周邊有高達5m的圍堰,此次噴濺影響程度有限。

◆ Classical Boilover:油罐著火后,火焰向液體油傳熱的同時,油必然也會向水傳熱,所以沉積在油罐罐底部的水就會不斷升溫。當水溫達到沸點時,水就會沸騰。而浮在水面上的油品又處于蒸發、燃燒階段。因此沸騰的水蒸氣會帶著蒸發燃燒的油一起沸騰,這就可能發生沸溢噴濺,即沸騰的水蒸氣帶著燃燒的油品向空中飛濺。



8月31日凌晨2時10分,11號儲罐發生了第二次"噴濺"(強度略輕),該罐罐壁和罐底的四個連接裝置斷開,燃燒的原油順勢傾瀉至圍堰內。受到熱輻射的影響,緊鄰11號儲罐的2座餾分油罐罐壁的保溫材料著火。

2小時之后,其中一個餾分油罐罐壁變形開裂,溢出的油蒸汽被引燃,由于消防隊預先對該罐罐頂及罐壁進行了泡沫覆蓋,僅30分鐘內,火勢就得到了有效控制并被撲滅。

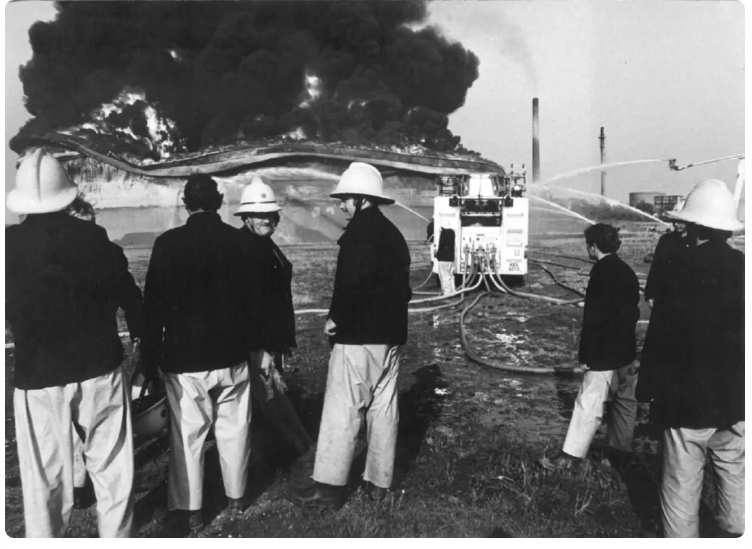

在隨后的4個小時,現場救援力量持續不斷對11號儲罐及鄰近儲罐進行冷卻。期間,英國全國各地向煉油廠增派了大量消防設備以及泡沫原液。

8月31日8時,所需救援設備到位,包括67000gal(約305t)泡沫原液。消防隊決定對11號儲罐發起進攻,并同時對相鄰餾分油罐噴射泡沫液,以預防火勢進一步蔓延。

消防隊從三個方向開始進攻,先使用3臺消防炮控制罐區流淌火,以便救援力量能夠靠近,并且盡力將流淌火與11號儲罐分隔開來。隨后,消防隊布置了4臺大功率消防炮,對11號儲罐同一位置噴射泡沫

9時15分,11號儲罐圍堰內火勢開始得到有效控制。

14時,11號儲罐罐區流淌火被撲滅,并且形成了較好的泡沫覆蓋。

15時左右,11號儲罐火勢開始減弱,但是罐頂?shù)呐菽采w層還在因?yàn)闊崃慷粩嗤呓?。此時,儲罐頂部只剩下3個隱蔽火點。

9月1日凌晨2時,因?yàn)榕菽涸俅魏谋M,而此時又開始刮風,11儲罐罐頂泡沫覆蓋失效加劇,火勢再次蔓延至整個罐頂表面,形成全液面火災。

9月1日8時,在泡沫原液得到補充之后,消防隊再次使用3臺消防炮重新對11號儲罐開展進攻。另外,現場指揮員還調集了一臺吊機,將泡沫炮吊至高點位,增加泡沫覆蓋量。


10時,11號儲罐火勢開始得到控制。

15時左右,11號儲罐火焰強度明顯減弱,但是罐壁的高溫使泡沫無法形成完整覆蓋。消防隊在隨后的數個小時持續采取噴射措施,保持泡沫覆蓋,確保不會發生復燃。

此次救援行動總共調集了150名消防員、50臺泡沫消防車、44臺消防泵、6輛舉高消防車、14輛泡沫供給車以及66輛商用泡沫罐車。用時約60個小時,消耗765噸泡沫原液(含3%和6%兩種類型)。


3

事故后果

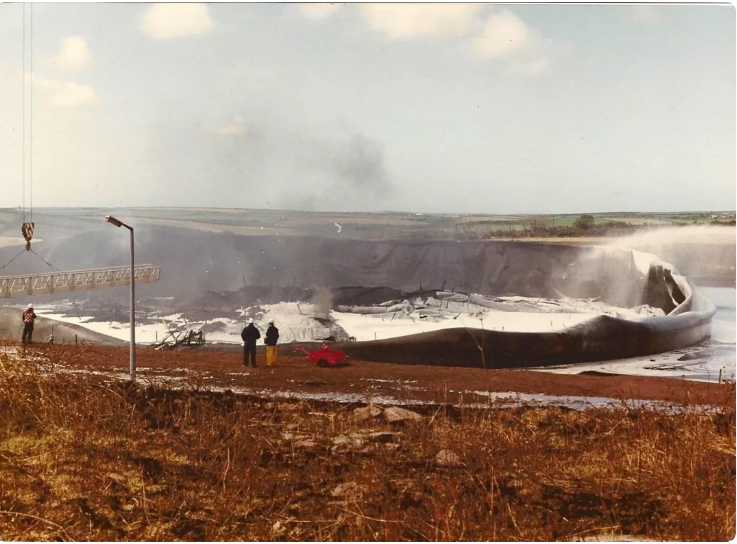

Amoco煉油廠11號儲罐被完全燒毀,相鄰的餾分油儲罐嚴重受損,損失了17800噸原油。估計這起事故造成的經濟損失約為1000萬英鎊。
在第一次“噴濺”發生時,6名消防員受到輕傷,其中1名送醫治療。


4

事故原因



造成這次事故的因素有兩個:

■ 11號儲罐原油從罐頂裂縫處滲漏,在浮頂形成易燃蒸汽;

■ 由于催化裂化器的壓縮機發生故障,帶火星的焦炭顆粒從83m高的火炬飄落至11號儲罐罐頂上,從而引燃了罐頂積聚的易燃蒸汽。


滅火救援行動中遇到的問題:

■ 儲罐未安裝固定滅火裝置(噴淋系統,泡沫發生裝置等),致使火災在初期沒有得到迅速控制,火勢蔓延。
■ 由于密封圈火災是煉油廠在制定事故預案時的主要事故場景,因此預案中所要求的泡沫原液儲量?jī)H夠用于撲救密封圈火災,使得救援的前12小時內,行動效率低下。
■ 11號儲罐罐頂表面積為4778㎡,高20m,導致煉油廠配備的較多消防裝備很難直接打至罐頂。
■ 強烈的熱輻射導致:
    - 消防裝備數次被燒毀
    - 第一次總攻時噴射在11號儲罐罐頂?shù)呐菽采w層失效
    - 在艱難的救援條件下,消防員無法長時間處于救火前線
■ 11號儲罐的金屬罐壁破裂變形后,兩次出現若干處隱蔽火點,難以接近和撲救,消防員不得不利用煉油廠升降平臺搭載消防炮來噴射泡沫。
■ 消防泵和現場的泡沫罐車之間的接頭不匹配,迫使消防人員在現場重新尋找、組裝一個新的接頭。
在這次救援行動中遇到的這些困難造成儲罐滅火行動延遲,導致在油罐中形成熱區,該熱區逐漸傳遞至油罐底部的排空水層,從而導致沸溢噴濺。


5

經驗教訓



煉油廠儲罐浮頂開裂和壓縮機故障等反復出現的問題導致的大火,凸顯了企業在管理和技術方面的幾個問題:

1. 現場設計
  • 儲罐上應配置固定消防裝置,便于前期開展救援行動。泡沫發生器可撲滅密封圈火災,固定噴淋系統可以防止儲罐的部分變形和卷曲。固定式和移動式消防裝備必須與現場的配置型號相適應。
  • 應配備足夠的泡沫原液庫存以應對重大事故,配備適合全液面火災的大流量滅火裝置。
  • 考慮到連帶效應(cascade effects),應進行詳盡的風險分析,考慮到各類事故發生的場景(例如,浮頂起火)。
  • Amoco煉油廠位于偏遠港口,應將資源的遠距離運送問題編入應急預案中。
  • 應針對性研究大型油品存儲區域所存在的優勢和不足,包括相應的圍堰的面積與容積。
  • 應提前考慮、調整火炬與其它設施之間的距離,尤其是要根據當?shù)氐臍庀笄闆r。

2. 現場管理
  • 當發現或檢測到故障時,要考慮到任何情況惡化所帶來的風險,并規劃出面對或克服危機的措施,應優先考慮安排緊急維修作業,而不是等待依據定期維修計劃。
  • 應根據火炬使用情況調整其清理頻率,以避免焦炭顆粒飄落到煉油廠的其它設施上。
  • 應針對煉油廠在應急管理方面的各類問題進行復盤,無論是正面的還是負面的。


3. 救援行動
  • 應針對這種極端事故場景進行消防演練,明確規定救援行動中操作人員和公共機構的責任。
  • 應權衡在資源有限的情況下,開展快速救援行動與等待外部資源發動大規模攻擊,兩者之間的利弊。
