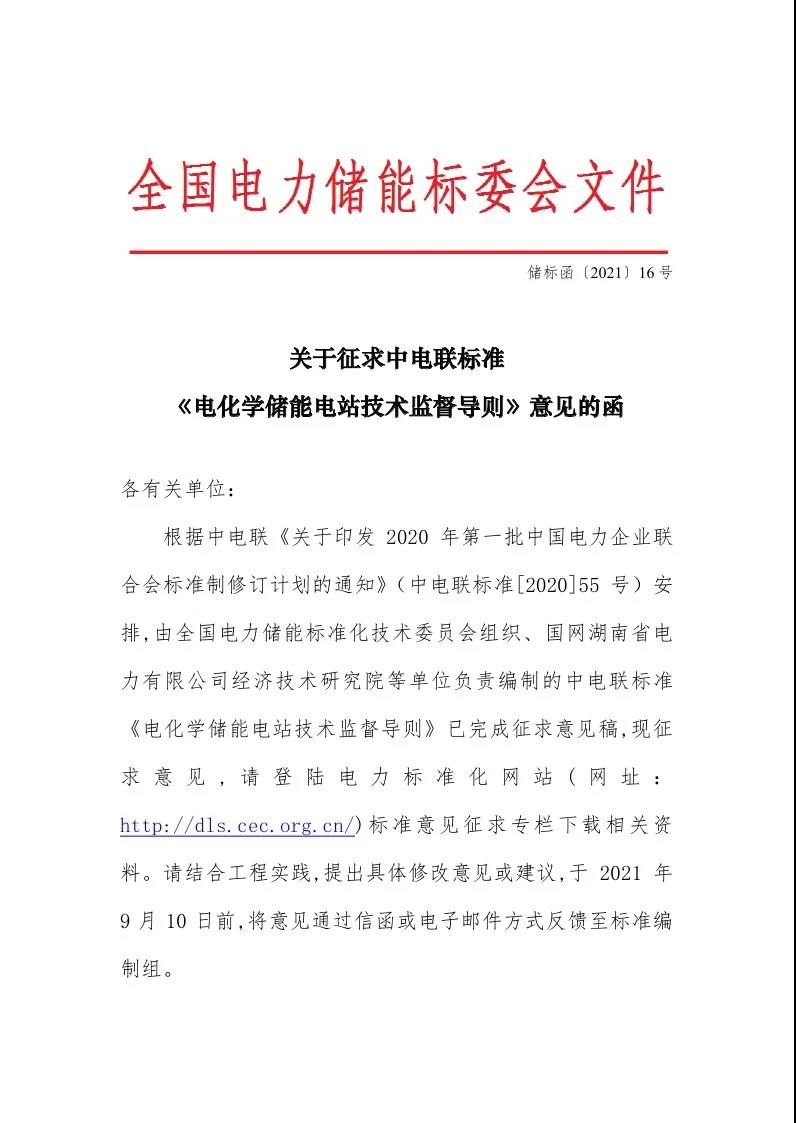

征求意見稿：

前言

本文件按照GB/T 1.1-2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

本文件由中國電力企業聯合會提出。

本文件由全國電力儲能標準化技術委員會（SAC/TC550）歸口。

本文件起草單位：國網湖南省電力有限公司經濟技術研究院、國網湖南省電力有限公司電力科學研究院、中國電力科學研究院有限公司、湖南經研電力設計有限公司、南方電網調峰調頻發電有限公司、長沙理工大學、北京索英電氣技術有限公司

本文件主要起草人：

電化學儲能電站技術監督導則

1　范圍

本文件規定了電化學儲能電站的技術監督范圍、專業技術監督及技術監督管理要求。

本文件適用于鋰離子電池、鉛酸/鉛炭電池、液流電池、燃料電池儲能電站的技術監督。

2　規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 32509全釩液流電池通用技術條件

GB/T 34120電化學儲能系統儲能變流器技術規范

GB/T 34131電化學儲能電站用鋰離子電池管理系統技術規范

GB/T 34133儲能變流器檢測技術規程

GB/T 36276 電力儲能用鋰離子電池

GB/T 36547電化學儲能系統接入電網技術規定

GB/T 36548電化學儲能系統接入電網測試規范

GB/T 36549電化學儲能電站運行指標及評價

GB/T 36558電力系統電化學儲能系統通用技術條件

GB 51048電化學儲能電站設計規范

DL/T 1051電力技術監督導則

DL/T 1815電化學儲能電站設備可靠性評價規程

DL/T 1989電化學儲能電站監控系統與電池管理系統通信協議

DL/T 2080電力儲能用超級電容器

DL/T 2081電力儲能用超級電容器試驗規程》

DL/T 5810電化學儲能電站接入電網設計規范》

NB/T 42090電化學儲能電站監控系統技術規范》

3　術語和定義

20204672-T-524《電力儲能系統術語》、DL/T 1051界定的以及下列術語和定義適用于本文件。

3.1　

儲能裝置 energy storage device

電化學儲能電站中能夠儲存能量的裝置，包括鋰離子電池、鉛酸/鉛炭電池、液流電池、燃料電池等。

4　總則

4.1　電化學儲能電站技術監督工作應對電化學儲能電站的設備、系統安全和經濟運行相關參數及性能指標進行監督，實施全過程監督管理。

4.2　電化學儲能電站技術監督針對站內電氣一次、電氣二次等設備，按絕緣、繼電保護、金屬、化學、監控及輔助設備、通信、測量、電能質量、節能、環保等專業進行，涵蓋電化學儲能裝置、儲能裝置管理系統、儲能變流器、能量管理系統等。

4.3　電化學儲能電站應建立覆蓋全站、全過程的技術監督網絡，按照分級管理的原則開展技術監督工作。

4.4　電化學儲能電站應根據本導則制定本企業各專業技術監督管理制度和實施細則，以標準為依據、計量為手段，建立完善的技術監督臺賬和檔案管理制度。

4.5　每年至少開展一次電化學儲能電站技術監督動態檢查。

5　技術監督范圍

5.1　電池

電池設備技術監督應包括但不限于電池的一致性、功率、容量、效率、過載能力、SOC精度、保護功能、過充、過放、阻燃性能及電池艙的通風、采暖、溫度等性能參數。

5.2　電池管理系統（BMS）

BMS系統的技術監督應包括但不限于BMS系統的計算性能、信息交互、故障診斷、電壓采集精度、電流采集精度、溫度采集精度、均衡性能、故障報警及保護功能、通信等性能參數。

5.3　儲能變流器（PCS）

PCS系統的技術監督應包括但不限于PCS的絕緣、效率、損耗、過載能力、電網適應能力、諧波畸變率、功率控制精度、并網功率因數、故障穿越、充放電轉換時間、保護、通信、溫升、噪聲、環境等性能參數。

5.4　能量管理系統（EMS）

EMS系統的技術監督應包括但不限于EMS系統的數據采集、監控、功率控制、電壓調節及協調控制等功能、特性。

5.5　其他設備

其他設備設施技術監督應符合DL/T 1051相關要求。

6　專業技術監督

6.1　絕緣監督

電化學儲能電站的儲能裝置、儲能變流器、就地升壓變壓器、站用電電氣設備、升壓站高壓電氣設備、電纜的絕緣性能、過電壓保護及接地情況。

6.2　繼電保護監督

電化學儲能電站的繼電保護裝置本體、安全自動裝置、安全穩定裝置、繼電保護通道設備、相關二次回路及設備、時鐘授時系統、直流電源系統的運行特性及功能情況。

6.3　金屬監督

電化學儲能電站的設備艙體、柜體、電池支架及輔助材料的材質和性能變化，焊接材料、膠接材料、焊縫、膠接面的質量，部件、焊縫、膠接面和材料的損傷情況。

6.4　化學監督

電化學儲能電站的儲能裝置本體、監測裝置的選用、檢測檢驗、運行維護、檢修、更換、報廢與再利用情況。

6.5　監控及輔助設備監督

電化學儲能電站的EMS系統、消防報警系統、安防監控系統、升壓站監控系統、AGC/AVC控制系統等自動化系統和設備的控制范圍、運行特性和功能情況。

6.6　通信監督

電化學儲能電站的網絡設備、主機設備、數據庫、安全設備、存儲設備、光傳輸設備、通信光纜等設備、設施的運行特性和功能情況。

6.7　測量監督

電化學儲能電站的電流、電壓、頻率、電量、能效、充放電能力、溫度、濕度、運行可靠性等參數及其各類測量儀表及裝置的數據收集及整理、檢驗、檢定、量值傳遞和溯源等情況。

6.8　電能質量監督

電化學儲能電站的頻率偏差、電壓偏差、電壓允許波動和閃變、電壓暫升和暫降、短時間中斷、三相不平衡度、正弦波形畸變率等參數。

6.9　節能監督

電化學儲能電站的電池艙、PCS艙、變壓器、集電線路等設備的設計、選型、運行、維護時的能耗和節能要求。

6.10　環保監督

電化學儲能電站的環境保護設施及指標要求，電氣設備及系統的噪聲、磁場，廢氣、廢水、廢油、廢液、固體廢棄物的控制、存放及處理措施等情況。

7　技術監督管理

7.1　監督網絡

7.1.1　電化學儲能電站技術監督可實施三級管理，一級為分管領導，二級為技術監督專責，三級為監督員。

7.1.2　根據電化學儲能電站實際情況和技術能力，自主或委托開展技術監督工作。

7.2　職責

7.2.1　分管領導

7.2.1.1　全面負責技術監督工作，建立健全監督網絡，落實監督崗位責任制。

7.2.1.2　審定技術監督計劃、措施、實施細則及相關制度；定期組織召開技術監督工作會議，監督檢查技術監督工作和指標完成情況。

7.2.1.3　組織設備設施事故調查分析工作，制定反事故措施；研究并解決技術監督工作中的重大技術問題。

7.2.2　技術監督專責

7.2.2.1　組織編制技術監督工作計劃、措施、實施細則、報表和總結等。

7.2.2.2　組織設備設施的選型、安裝、調試、運行維護、檢修、技改全過程的技術監督工作。

7.2.2.3　組織技術監督工作的開展，按規定周期組織對設備設施進行檢測、試驗，對數據進行綜合分析，掌握設備設施健康狀況，參加事故調查分析。

7.2.2.4　定期組織開展技術監督網絡活動和技術監督知識培訓。

7.2.3　監督員

7.2.3.1　參與編制技術監督工作計劃、報表和總結等。

7.2.3.2　參與設備設施的選型、安裝、調試、運行維護、檢修、技改全過程的技術監督工作，監督設備設施所用材料、備品備件的質量驗收工作。

7.2.3.3　實施年度技術監督工作計劃和反事故技術措施，完成或監督完成定期檢測、試驗和分析工作，掌握設備健康狀況，發現問題，及時采取措施。

7.2.3.4　參加技術監督知識培訓和監督網絡活動。

7.2.3.5　收集整理原始資料，建立健全臺帳和技術檔案，并及時更新。

7.2.4　技術監督服務單位

7.2.4.1　應配備必要、先進的試驗設備和實驗室，具備承擔相關試驗的資質，受相關單位委托或授權開展技術監督工作。

7.2.4.2　掌握設備、設施等的技術狀況，及時發現問題，并提出整改建議，總結技術監督工作開展情況和新工藝、新技術應用情況，形成技術監督報告。

7.2.4.3　不斷完善和更新測試手段，積極推廣新工藝、新技術，提高服務質量。

7.3　計劃管理

7.3.1　應依據國家、行業標準、反事故措施要求，結合設備運行情況、性能狀況及設備設施檢修技改工作，按期制定技術監督工作計劃。

7.3.2　應每年召開一次技術監督工作會，交流各專業技術監督情況，總結經驗，宣貫有關專業監督標準等。

7.4　過程管理

7.4.1　應建立和健全覆蓋設備安全、經濟運行相關參數及性能指標的全過程技術監督管理制度，包括質量驗收、日常巡檢、定期工作、缺陷統計、事故調查處理等制度。

7.4.2　在技術監督工作中發現設備設施重大缺陷和異常，應及時分析，查明原因，提出解決措施和建議。

7.5　監督檢查和評價

7.5.1　每年由分管領導依據技術監督實施細則組織進行自檢和自評價。

7.5.2　應結合自檢情況，對各專業技術監督開展情況提出改進措施，并制定整改計劃，完成整改工作。

7.6　檔案管理

建立健全全過程技術檔案，技術資料應完整、連續，并與實際相符。

附　錄　A（資料性）
電化學儲能電站各專業技術監督檢查項目及要求

電化學儲能電站各專業技術監督檢查項目及要求見表A.1。

表 A.1電化學儲能電站各專業技術監督檢查項目及要求
