一、設備概況

山東某電廠目前在役兩臺超臨界60萬等級機組。#2鍋爐為哈鍋廠制造的HG1913/25.4/571/569—YM3直流鍋爐；汽輪機為上汽制造的一次中間再熱、三缸四排汽、單軸、雙背壓、凝汽式汽輪機；發電機為美國西門子西屋公司生產的THDF118/56型三相同步汽輪發電機組。

原煤倉設計單位：山東某院，施工單位：山東某工程公司（分包單位：江蘇某建筑安裝工程公司），2006年#2機組鋼煤斗現場制作加工組裝。原煤倉總高度16.8米，圓錐形部分高度11.6米，原煤倉上直徑9.0米，事件發生時煤位12.0米，煤量約380噸，錐斗部及煤總重約418噸。

二、事件經過

（一）事件發生前運行工況

#2機AGC跟隨模式，負荷450MW，總給煤量216T/H，#2爐2B、2C、2D、2E、2F制粉系統運行，2A、2B汽動給水泵運行，電動給水泵備用。

（二）事件詳細過程

2021年8月4日23:29，#2爐D原煤倉下部錐體部脫落下墜，連同給煤機一同落至鍋爐零米，2D、2F、2E、2C制粉系統相繼跳閘；23:30:42，電動給水泵啟動；23:30:45，省煤器入口給水流量低；23:31:00鍋爐MFT，汽輪機跳閘，發電機解列。23:57#2機破壞真空，#2爐輔汽聯箱降壓至0；00:25大機轉速到零，投入盤車。

（三）對電網的影響

事件造成#2機組解列，未影響電網安全和供熱安全。

三、初步檢查情況

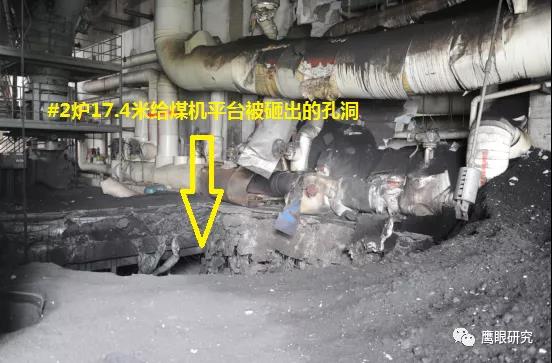

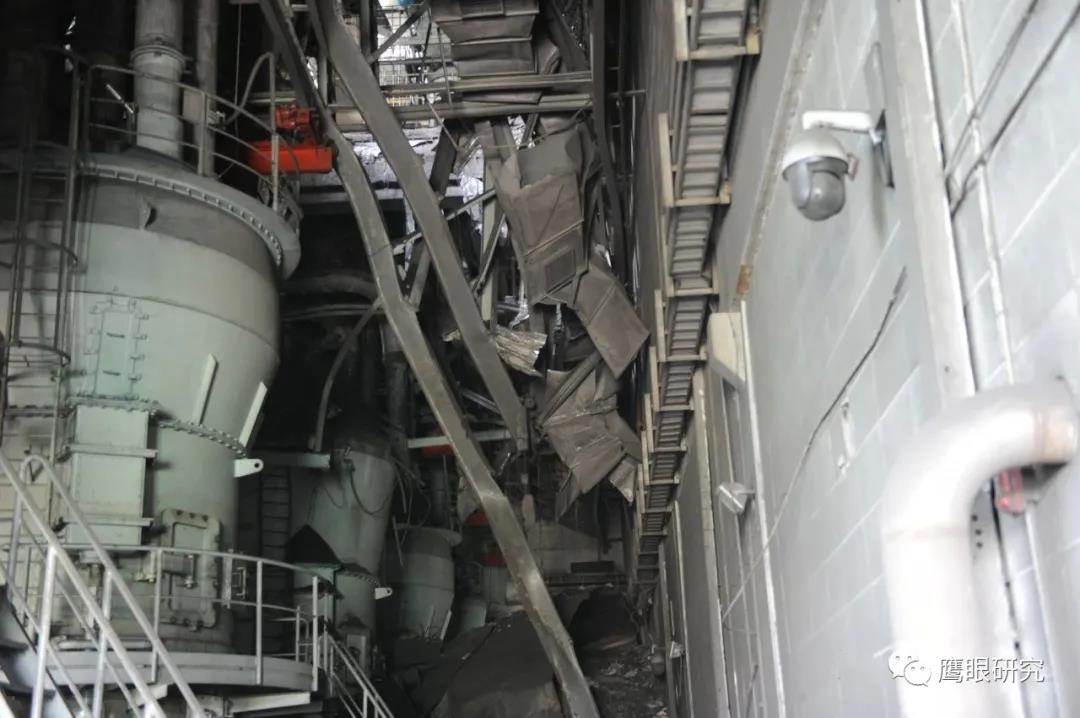

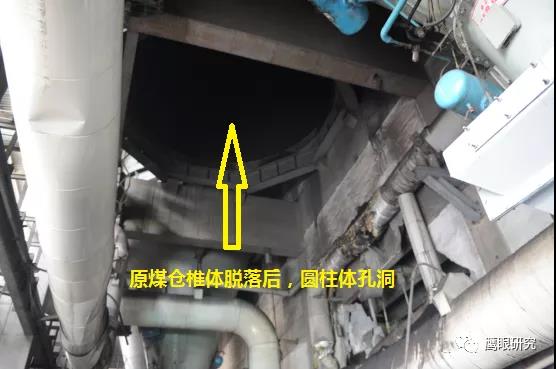

現場檢查，#2爐2D原煤倉下部錐體部脫落，砸壞2D給煤機平臺，連同給煤機墜落至#2鍋爐零米，2D給煤機損壞、2C、2D磨煤機油站、2D磨煤機、給煤機附近區域電纜、輔汽聯箱管道等設備不同程度受損，無人員傷害及主設備損壞。（堵煤次數太多，敲塌了？）

四、以往檢查檢修情況

#2機組最近一次檢修為2020年9月11日開始C級檢修，檢修時間60天，2020年11月6日報備，此次非計劃停運前連續運行時間45天。(隨著火電日子越來越不好過，設備老化，維護費用跟不上，以后事故肯定會越來越多，甚至井噴)

#2機組原煤倉歷次檢修情況：

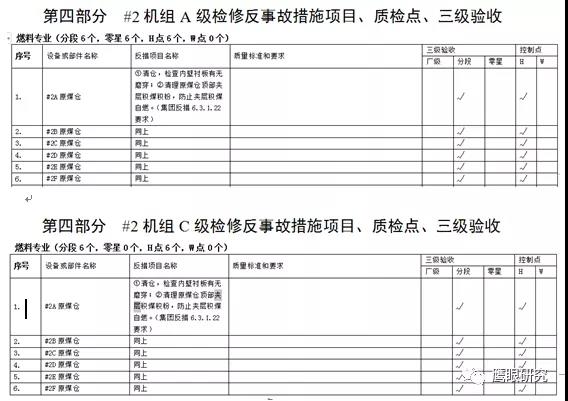

歷次機組檢修，山東某電廠燃料專業均依據原公司《發電設備檢修標準項目及驗收質量標準》（2014年12月下發執行）編制檢修項目計劃任務書，因該標準中無原煤倉檢修內容，山東某電廠依據實際情況增加了原煤倉內部襯板、大法蘭、空氣炮、防堵裝置的檢查檢修項目，#2機2019年3月份的A級檢修、2020年9月份的C級檢修，山東某電廠還依據集團電力二十五項重點反事故措施第6.3.1.22條“定期檢查煤倉、粉倉內壁襯板，嚴防襯板磨漏、夾層積粉自燃。每次大修煤粉倉應清倉，并檢查粉倉的嚴密性及有無死角，特別要注意倉頂板—大梁擱置部位有無積粉死角”，專門列了反事故措施項目進行檢查檢修，見下表:

未了解到國家標準、行業標準及集團公司、山東公司對原煤斗圓柱體與錐體的焊縫進行定期檢查的相關制度規定與要求，山東某公司燃料檢修工藝規程未對原煤斗圓柱體與圓錐體的焊縫檢查做相關規定，歷次檢修只對原煤斗圓柱體與圓錐體的焊縫進行宏觀檢查。(這個事故30年都遇不到？不是，已經很多起了！)

查閱山東某公司原煤斗施工圖（山東某院，卷冊檢索號：37-F2441S-T0316），煤斗圓柱體的豎壁材質為16MnCuCr，圓錐體的斜錐壁材質為Q235B，內襯3mm不銹鋼。

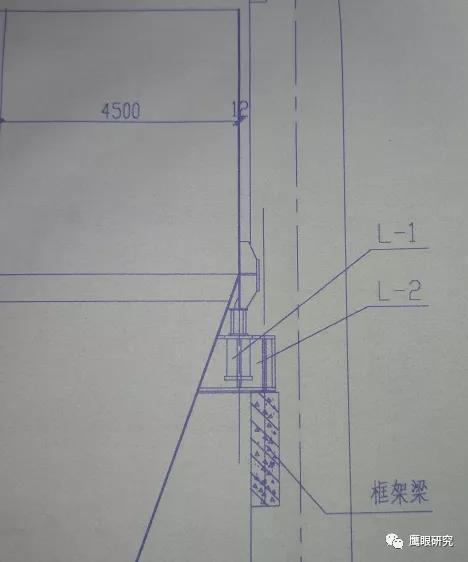

附圖1：圓柱體與圓錐體連接點圖

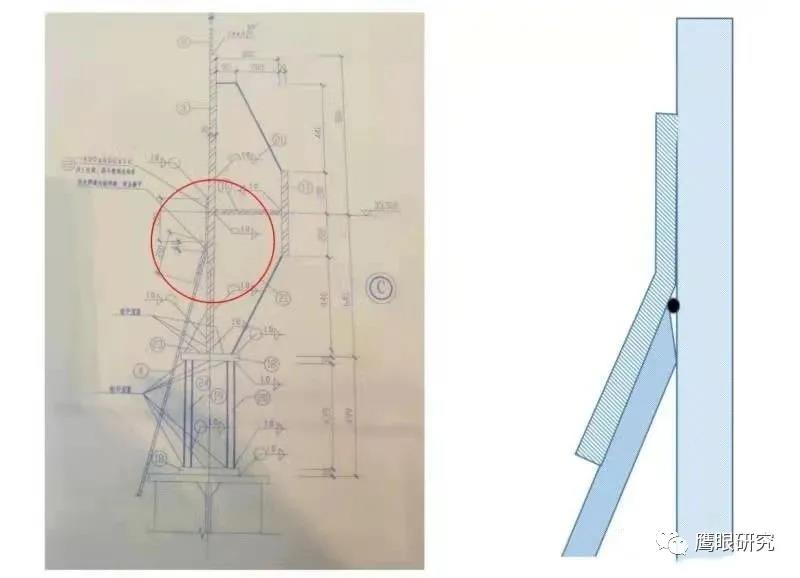

查看圓柱體與圓錐體連接點詳圖，圓錐體鋼板④（厚度10mm）搭在圓柱體鋼板③（厚度30mm）上，安裝焊縫的焊接要求為“完全焊透對接焊縫，焊后磨平”，“沿斗壁周邊均布”16塊400×400×12加強板，加強板焊縫高度10mm。

附圖2：圓柱體與圓錐體連接點詳圖

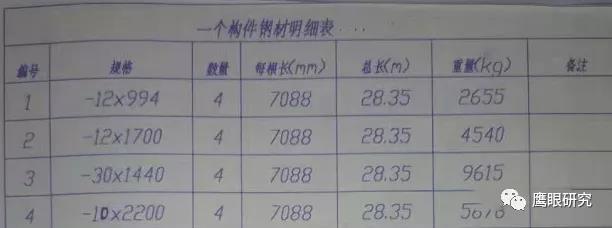

附圖3：材料明細表

由圖紙可看出，原煤斗圓柱體鋼板③栽在煤斗梁上，圓錐體鋼板④搭在圓柱體鋼板③上，圓柱體鋼板③與圓錐體鋼板④的焊縫無法從煤斗外部檢查，須原煤斗燒空后，在原煤斗內部搭設腳手架至焊縫位置方可進行檢查。

五、初步原因分析

初步判斷#2爐2D原煤倉錐形斗上方原始安裝焊口強度不夠，焊口斷開，造成原煤倉下部錐體部脫落，將其下方的2D給煤機及平臺砸落，墜落至零米地面。

六、采取的措施

山東公司接事件報告后，董事長、總經理分別對現場搶修工作提出了具體要求，強調搶修過程中必須做好安全防范措施保證人身安全。副總經理、安生部主任姜某某及相關人員立即趕赴山東某電廠，查勘現場，組織搶修、進行事件處理。

1、已對現場采取硬隔離措施，防止人員傷害。

2、成立搶修組織機構，設置了安全管控、設備搶修、物資保障、原因分析及評估、運行保電等5個專項工作組。

3、聯系原設計單位（山東某院）、原施工單位（山東某工程公司），已邀請集團新能源技術研究院有限公司相關金屬、結構、焊接專家到場進行技術支持，勘察現場分析原因，制定方案，修復受損的設備系統。

4、全力組織對周邊設備系統受損情況進行全面評估，制定設備設施搶修的計劃及三措兩案，做好搶修過程的安全防范措施，防止事件處理過程出現次生不安全事件。

5、安排放空#2爐ABCEF原煤倉內部存煤，搭設腳手架，全面檢查圓柱體與圓錐體結合面焊縫。正常運行的#1爐各原煤倉采取措施，限制低煤位運行（煤位10米以下），后續逐臺燒空檢查#1爐各原煤倉焊縫。

6、2021年8月6日山東公司組織山東某公司、集團新能源技術研究院有限公司、山東某院、山東某工程公司召開分析會，對2D原煤倉圓柱體與錐體結合面焊縫斷裂具體原因進行分析。

7、對山東公司《發電設備檢修標準項目及驗收質量標準》進行完善，增加原煤斗焊縫定期檢查檢測檢修項目。

(設計較單薄，僅靠兩道搭接角焊縫（還只能單面焊）將錐斗與柱倉連接，煤斗在設計上確實存在隱患，不能光靠焊縫來受力，底部夾角處應增加一圈三角板，即使不能滿焊也能增加一定強度。)

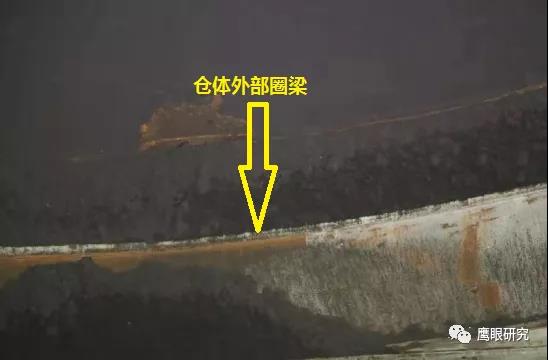

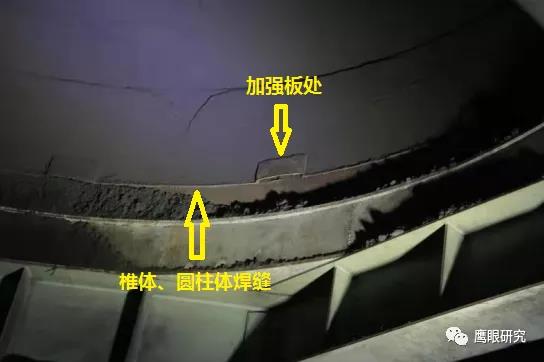

附現場及圖紙照片：
