《防火玻璃非承重隔墻通用技術條件 》GA97-1995

3.1 防火玻璃隔墻

由防火玻璃、鑲嵌框架和防火密封材料組成，在一定時間內，滿足耐火穩定性、完整性和隔熱性要求的非承重隔墻。

《建筑用安全玻璃 第1部分：防火玻璃》 GB15763.1-2009

 GB 15763的本部分規定了建筑用防火玻璃的術語和定義、分類及標記、材料、要求、試驗方法、檢驗規則、標志、產品使用說明書及包裝、運輸、貯存等。

    本部分適用于建筑用復合防火玻璃及經鋼化工藝制造的單片防火玻璃。

劃重點?。?！

防火玻璃墻的可靠性不僅與玻璃本身的耐火性能有關，而且取決于固定框架的安裝情況；對于C類防火玻璃，還取決于冷卻水保護系統是否維護良好、水源是否可靠以及能否處于正常的工作狀態等條件。

我通過關鍵詞的檢索，查出來多個規范/文件里面提及【防火玻璃墻】這個關鍵詞內容的規范條款，規范的出處分別是來自2018版《建規》、2017版的《自噴》，公消〔2018〕57號文件、民用機場航站樓設計防火規范 GB51236-2017這四處。

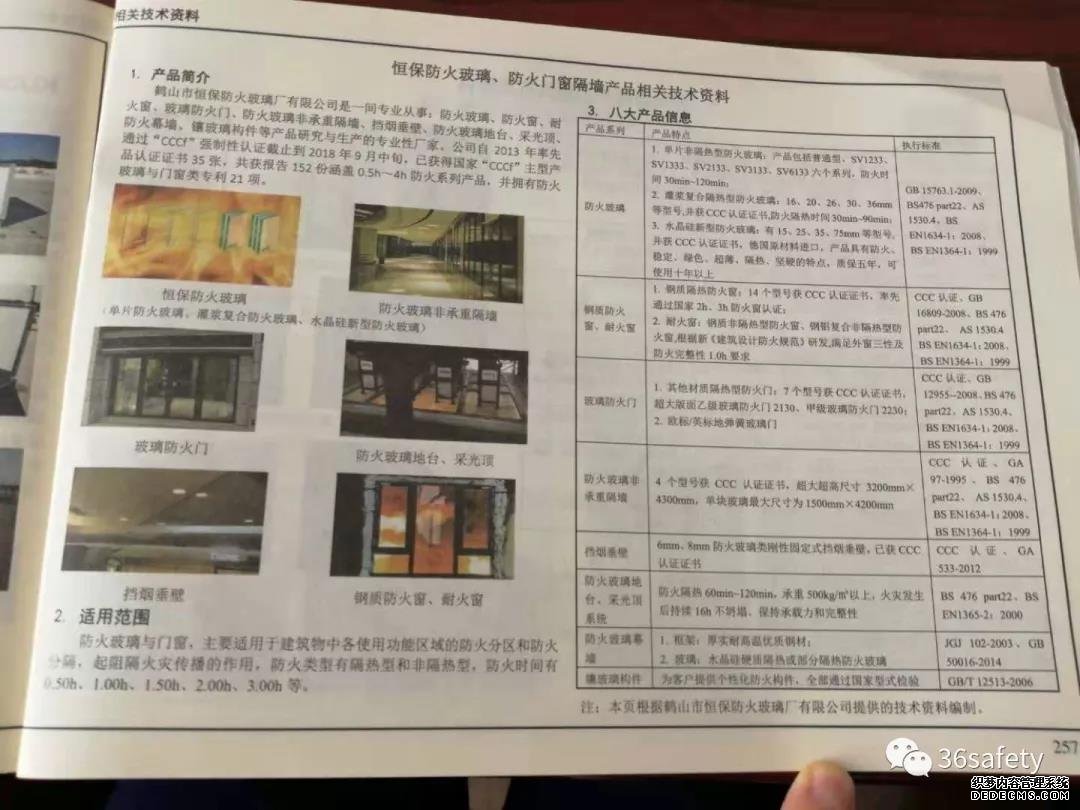

涉及到的規范條文主要是針對中庭防火分隔、有頂步行街、建筑上下層防火分隔、防護冷卻系統保護等方面的內容。具體的條款及其條文解釋均在下文展示。文稿的末尾，是我在2018版《建規》圖示18J811-1的第257頁上看到的有關“防火玻璃”、“防火玻璃非承重隔墻”的圖片，我放在文稿的最后。

建筑設計防火規范 GB50016-2014（2018年版）

5.3.2 建筑內設置自動扶梯、敞開樓梯等上、下層相連通的開口時，其防火分區的建筑面積應按上、下層相連通的建筑面積疊加計算；當疊加計算后的建筑面積大于本規范第5.3.1條的規定時，應劃分防火分區。

    建筑內設置中庭時，其防火分區的建筑面積應按上、下層相連通的建筑面積疊加計算；當疊加計算后的建筑面積大于本規范第5.3.1條的規定時，應符合下列規定：

    1 與周圍連通空間應進行防火分隔：采用防火隔墻時，其耐火極限不應低于1.00h；采用防火玻璃墻時，其耐火隔熱性和耐火完整性不應低于1.00h，采用耐火完整性不低于1.00h的非隔熱性防火玻璃墻時，應設置自動噴水滅火系統進行保護；采用防火卷簾時，其耐火極限不應低于3.00h，并應符合本規范第6.5.3條的規定；與中庭相連通的門、窗，應采用火災時能自行關閉的甲級防火門、窗；

    2 高層建筑內的中庭回廊應設置自動噴水滅火系統和火災自動報警系統；

    3 中庭應設置排煙設施；

    4 中庭內不應布置可燃物。

5.3.2條文解釋（局部） 對于中庭，考慮到建筑內部形態多樣，結合建筑功能需求和防火安全要求，本條對幾種不同的防火分隔物提出了一些具體要求。在采取了能防止火災和煙氣蔓延的措施后，一般將中庭單獨作為一個獨立的防火單元。對于中庭部分的防火分隔物，推薦采用實體墻，有困難時可采用防火玻璃墻，但防火玻璃墻的耐火完整性和耐火隔熱性要達到1.00h。當僅采用耐火完整性達到要求的防火玻璃隔時，要設置自動噴水滅火系統對防火玻璃進行保護。自動噴水滅火系統可采用閉式系統，也可采用冷卻水幕系統。盡管規范未排除采取防火卷簾的方式，但考慮到防火卷簾在實際應用中存在可靠性不夠高等問題，故規范對其耐火極限提出了更高要求。

    本條同時要求有耐火完整性和耐火隔熱性的防火玻璃墻，其耐火性能采用國家標準《鑲玻璃構件耐火試驗方法》GB/T 12513中對隔熱性鑲玻璃構件的試驗方法和判定標準進行測定。只有耐火完整性要求的防火玻璃墻，其耐火性能可采用國家標準《鑲玻璃構件耐火試驗方法》GB/T 12513中對非隔熱性鑲玻璃構件的試驗方法和判定標準進行測定。

5.3.6 餐飲、商店等商業設施通過有頂棚的步行街連接，且步行街兩側的建筑需利用步行街進行安全疏散時，應符合下列規定：

    1 步行街兩側建筑的耐火等級不應低于二級。

    2 步行街兩側建筑相對面的最近距離均不應小于本規范對相應高度建筑的防火間距要求且不應小于9m。步行街的端部在各層均不宜封閉，確需封閉時，應在外墻上設置可開啟的門窗，且可開啟門窗的面積不應小于該部位外墻面積的一半。步行街的長度不宜大于300m。

    3 步行街兩側建筑的商鋪之間應設置耐火極限不低于2.00h的防火隔墻，每間商鋪的建筑面積不宜大于300m²。

    4 步行街兩側建筑的商鋪，其面向步行街一側的圍護構件的耐火極限不應低于1.00h，并宜采用實體墻，其門、窗應采用乙級防火門、窗；當采用防火玻璃墻（包括門、窗）時，其耐火隔熱性和耐火完整性不應低于1.00h；當采用耐火完整性不低于1.00h的非隔熱性防火玻璃墻（包括門、窗）時，應設置閉式自動噴水滅火系統進行保護。相鄰商鋪之間面向步行街一側應設置寬度不小于1.0m、耐火極限不低于1.00h的實體墻。

    當步行街兩側的建筑為多個樓層時，每層面向步行街一側的商鋪均應設置防止火災豎向蔓延的措施，并應符合本規范第6.2.5條的規定；設置回廊或挑檐時，其出挑寬度不應小于1.2m；步行街兩側的商鋪在上部各層需設置回廊和連接天橋時，應保證步行街上部各層樓板的開口面積不應小于步行街地面面積的37%，且開口宜均勻布置。

    5 步行街兩側建筑內的疏散樓梯應靠外墻設置并宜直通室外，確有困難時，可在首層直接通至步行街；首層商鋪的疏散門可直接通至步行街，步行街內任一點到達最近室外安全地點的步行距離不應大于60m。步行街兩側建筑二層及以上各層商鋪的疏散門至該層最近疏散樓梯口或其他安全出口的直線距離不應大于37.5m。

    6 步行街的頂棚材料應采用不燃或難燃材料，其承重結構的耐火極限不應低于1.00h。步行街內不應布置可燃物。

    7 步行街的頂棚下檐距地面的高度不應小于6.0m，頂棚應設置自然排煙設施并宜采用常開式的排煙口，且自然排煙口的有效面積不應小于步行街地面面積的25%。常閉式自然排煙設施應能在火災時手動和自動開啟。

    8 步行街兩側建筑的商鋪外應每隔30m設置DN65的消火栓，并應配備消防軟管卷盤或消防水龍，商鋪內應設置自動噴水滅火系統和火災自動報警系統；每層回廊均應設置自動噴水滅火系統。步行街內宜設置自動跟蹤定位射流滅火系統。

    9 步行街兩側建筑的商鋪內外均應設置疏散照明、燈光疏散指示標志和消防應急廣播系統。

5.3.6條文解釋（局部）本條規定的同時要求有耐火完整性和耐火隔熱性的防火玻璃墻（包括門、窗），其耐火性能采用國家標準《鑲玻璃構件耐火試驗方法》GB/T 12513中對隔熱性鑲玻璃構件的試驗方法和判定標準進行測定。只有耐火完整性要求的防火玻璃墻（包括門、窗），其耐火性能可采用國家標準《鑲玻璃構件耐火試驗方法》GB/T 12513中對非隔熱性鑲玻璃構件的試驗方法和判定標準進行測定。

6.2.5 除本規范另有規定外，建筑外墻上、下層開口之間應設置高度不小于1.2m的實體墻或挑出寬度不小于1.0m、長度不小于開口寬度的防火挑檐；當室內設置自動噴水滅火系統時，上、下層開口之間的實體墻高度不應小于0.8m。當上、下層開口之間設置實體墻確有困難時，可設置防火玻璃墻，但高層建筑的防火玻璃墻的耐火完整性不應低于1.00h，多層建筑的防火玻璃墻的耐火完整性不應低于0.50h。外窗的耐火完整性不應低于防火玻璃墻的耐火完整性要求。

6.2.5條文解釋（局部）當上、下層開口之間的墻體采用實體墻確有困難時，允許采用防火玻璃墻，但防火玻璃墻和外窗的耐火完整性都要能達到規范規定的耐火完整性要求，其耐火完整性按照現行國家標準《鑲玻璃構件耐火試驗方法》GB/T 12513中對非隔熱性鑲玻璃構件的試驗方法和判定標準進行測定。

    國家標準《建筑用安全玻璃 第1部分：防火玻璃》GB 15763.1-2009將防火玻璃按照耐火性能分為A、C兩類，其中A類防火玻璃能夠同時滿足標準有關耐火完整性和耐火隔熱性的要求，C類防火玻璃僅能滿足耐火完整性的要求?；饎萃ㄟ^窗口蔓延時需經過外部卷吸后作用到窗玻璃上，且火焰需突破著火房間的窗戶經室外再蔓延到其他房間，滿足耐火完整性的C類防火玻璃，可基本防止火勢通過窗口蔓延。

部局通知：關于建筑高度大于250米民用建筑防火設計加強性技術要求（試行）》的通知

 防火分隔應符合下列規定：

    1  建筑的核心筒周圍應設置環形疏散走道，隔墻上的門窗應采用乙級防火門窗；

    2  建筑內的電梯應設置候梯廳；

    3  用于擴大前室的門廳（公共大堂），應采用耐火極限不低于3.00h的防火隔墻與周圍連通空間分隔，與該門廳（公共大堂）相連通的門窗應采用甲級防火門窗；

    4  廚房應采用耐火極限不低于3.00h的防火隔墻和甲級防火門與相鄰區域分隔；

    5  防煙樓梯間前室及樓梯間的門應采用甲級防火門，酒店客房的門應采用乙級防火門，電纜井和管道井等豎井井壁上的檢查門應采用甲級防火門；

    6  防火墻、防火隔墻不得采用防火玻璃墻、防火卷簾替代。

民用機場航站樓設計防火規范 GB51236-2017

3.3.1 航站樓不應與地鐵車站、輕軌車站和公共汽車站等城市公共交通設施貼鄰或上、下組合建造；當航站樓確需與城市公共交通設施連通時，應在連通部位設置間隔不小于10.0m的分隔空間，并宜采用露天開敞的空間。當為非露天開敞的空間時，除人員通行的連通口可采用耐火極限不低于3.00h的防火卷簾或甲級防火門外，其他連通處均應采用耐火極限不低于2.00h的防火隔墻或防火玻璃墻進行分隔。

自動噴水滅火系統設計規范 GB50084-2017

前言：提出了自動噴水系統領域的一項新技術一一防護冷卻系統。本次修訂在實體火試驗的基礎上，參照國外標準的規定，提出了采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施的設計要求，包括噴水強度、噴頭布置、水力計算等。

2.1.11 防護冷卻水幕  cooling protection drencher sprinkler system

    由水幕噴頭、雨淋報警閥組或感溫雨淋報警閥等組成，發生火災時用于冷卻防火卷簾、防火玻璃墻等防火分隔設施的水幕系統。

2.1.12 防護冷卻系統  cooling protection sprinkler system

    由閉式灑水噴頭、濕式報警閥組等組成，發生火災時用于冷卻防火卷簾、防火玻璃墻等防火分隔設施的閉式系統。

2.1.12條文解釋

本條為新增術語。本條提出了自動噴水系統的一項新技術——防護冷卻系統，該系統在系統組成上與濕式系統基本一致，但其主要與防火卷簾、防火玻璃墻等防火分隔設施配合使用，通過對防火分隔設施的防護冷卻，起到防火分隔功能。

5.0.15 當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：

      1 噴頭設置高度不應超過8m；當設置高度為4m~8m時，應采用快速響應灑水噴頭；

      2 噴頭設置高度不超過4m時，噴水強度不應小于0.5L/（s·m）；當超過4m時，每增加1m，噴水強度應增加0.1L/（s·m）；

      3 噴頭的設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m~2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合本規范第7.1.15條的規定；

      4 持續噴水時間不應小于系統設置部位的耐火極限要求。

7.1.17 當防火卷簾、防火玻璃墻等防火分隔設施需采用防護冷卻系統保護時，噴頭應根據可燃物的情況一側或兩側布置；外墻可只在需要保護的一側布置。

9.1.4 保護防火卷簾、防火玻璃墻等防火分隔設施的防護冷卻系統，系統的設計流量應按計算長度內噴頭同時噴水的總流量確定。計算長度應符合下列要求：

      1 當設置場所設有自動噴水滅火系統時，計算長度不應小于本規范第9.1.2條確定的長邊長度；

      2 當設置場所未設置自動噴水滅火系統時，計算長度不應小于任意一個防火分區內所有需保護的防火分隔設施總長度之和。
