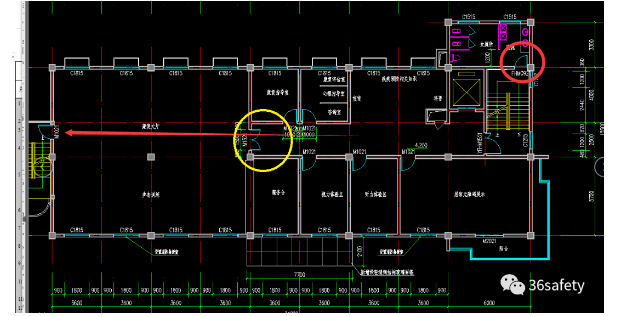

這張?jiān)O(shè)計圖，來自于我在一個設計師交流QQ群里看到的圖，有一個設計人員發這張圖到群里問大家這么設計行不行？

回答：不行。

我來簡單介紹一下在沒有其他信息的前提下，單純從這一頁截圖上能看出的信息：

1、  這個建筑平面圖上，短邊長15.5米，長邊長36.4米，單層面積約為560平米。

2、  圖紙上看到2個樓梯，一個室外樓梯，一個封閉樓梯間。

3、  圖紙上的房間標注的功能有：康復大廳、康復指導室、聽力體驗區、視力體驗區等。

即使只有這一張截圖，不知道建筑是新建還是改擴建的，也不知道是不是高層建筑，還是依然可以看出圖紙?jiān)O(shè)計的2處異常明顯的錯誤：

1、  疏散走道上的人員要穿越康復大廳才可以進入室外樓梯。（黃色圈圈出的）

2、  封閉樓梯間里布置了女廁所。（紅色圈圈出的）

先來說第一個問題，疏散走道上的人員要穿越康復大廳才可以進入室外樓梯。（黃色圈圈出的）。我就想問一句，要是發生火災了，康復大廳因?yàn)槟撤N原因門打不開了，那設計的2部樓梯就只能用一個了，圖紙左側的室外樓梯是用不了的。

我知道肯定又會有人說【規范上沒有寫“禁止穿越疏散”這樣的話，所以法無禁止即可為】……..

在火災時，建筑內可供人員安全進入樓梯間的時間比較短，一般為幾分鐘，而疏散走道是人員在樓層疏散中的一個重要環節，且也是人員匯集的場所，要盡量使人員的疏散行動通暢不受阻。因此在疏散走道上不應設置卷簾、門等其他設施。

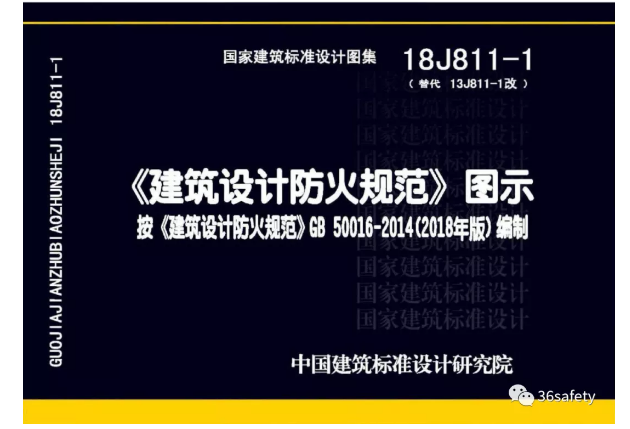

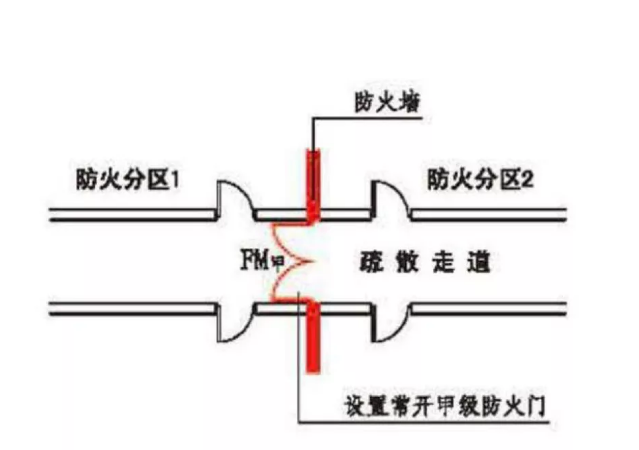

在GB50016《建筑設計防火規范》6.4.10條強制條文中要求疏散走道在防火分區處應設置常開甲級防火門，主要目的就是為了采用常開的方式來滿足人員快速疏散，火災時自動關閉起到阻火擋煙的作用。有關圖示見下文。

設計圖紙中讓人員必須要進入康復大廳才可以進入室外樓梯，這就是很明顯的疏散設計錯誤，是非常影響火災緊急情況下的人員安全疏散。一來康復大廳里面的布局由于后期使用是很難預判的，房間里床位的擺放，柜子等的擺放甚至雜物的擺放都是會隨時調整的。二來，要穿越進入一個房間才能進入樓梯間，又增大了疏散過程中的不確定性。

再來說第二個問題：

直接違反強制條文。

依據GB50016《建筑設計防火規范》6.4.2條強制性條文第2款要求，除樓梯間的出入口和外窗外，樓梯間的墻上不應開設其他門、窗、洞口。

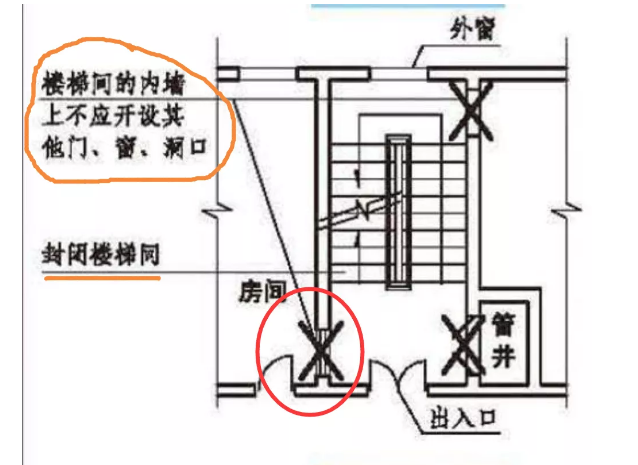

直接上圖示：

圖紙上的設計錯誤的地方，在圖示中對應的示意我已經用紅色圈圈出來了。

把女廁所布置在封閉樓梯間內，就相當于在封閉樓梯間里設置功能用房，是直接違反強制條文的。

最后，再大膽猜測圖紙?jiān)O(shè)計中一個可能潛在的第三個問題，原則問題中的原則問題。

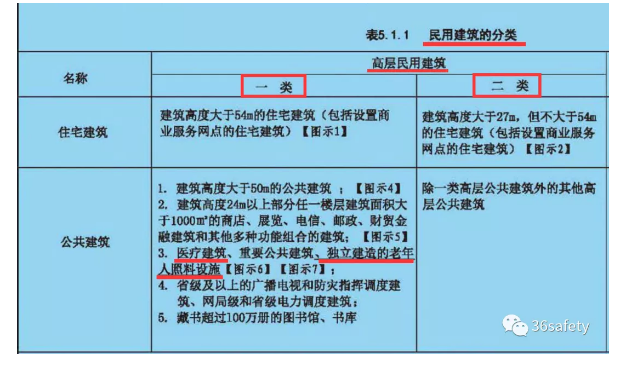

如果這個建筑的高度大于24米，哪怕只有24.1米，只要高度大于24米了，從圖紙上功能來看，很可能是一個醫院或者是老年人照料設施，依據GB50016《建筑設計防火規范》5.1.1民用建筑的分類，高度大于24米的醫療建筑，高度大于24米的獨立建造的老年人照料設施，都是一類高層公共建筑。

消防規范上，一類高層公共建筑的設防等級比二類高層公建要高很多 ，比多層公建的設防等級就高的更多了……（規范中要求多層公建要設置封閉樓梯間，高度在24米-32米之間的二類高層公建要設置封閉樓梯間）

所以，萬一這個建筑是一個24米以上的普通二類高層公共建筑改建成醫院這類性質建筑的話….那所有消防的設防等級，就直接統統要上一個等級才可以，所有專業都要同步調整有關設計。
