架空輸電線路舞動的危害及其防治
架空輸電線路導線發生偏心覆冰后，在風的激勵下產生的一種低頻率、大振幅自激振動現象，由于其形態上下翻飛，形如龍舞，稱為舞動。
我國輸電線路舞動發生情況具有以下特征：
在地域分布上，舞動區域已遍及到我國大部分地區。傳統易舞區湖北、河南、遼寧等仍是舞動最為嚴重的地區，而湖南、河北、山東、浙江等歷史上極少有舞動記錄的省份近幾年也相繼發生了大范圍的舞動現象。
在舞動發生頻率上，呈現逐漸增加的趨勢，舞動已不再是發生在個別地區、個別區段的小概率事件。
線路舞動持續時間變長、破壞強度增大，由于有利于舞動的天氣條件相對穩定引起舞動持續時間長。
部分特高壓線路為東西走向，且經過舞動高發區。特高壓線路舞動能量大、破壞力強，金具易疲勞損傷，潛在風險大，影響國家能源戰略規劃。

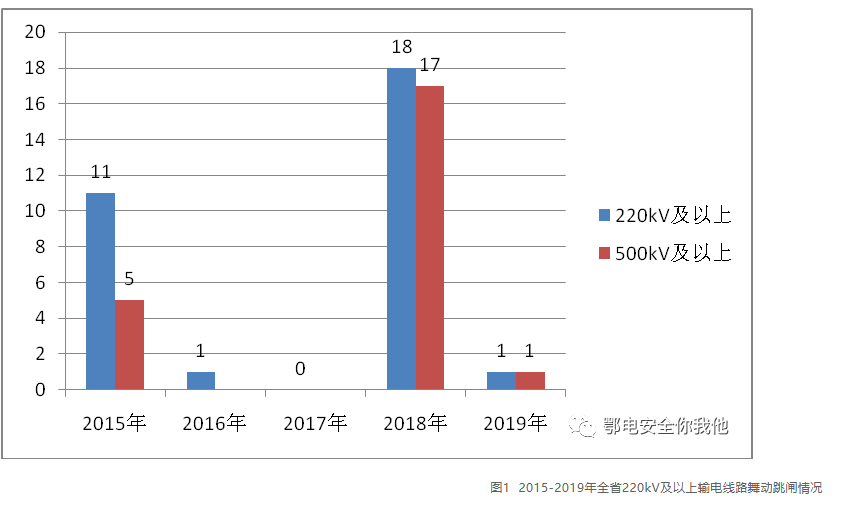

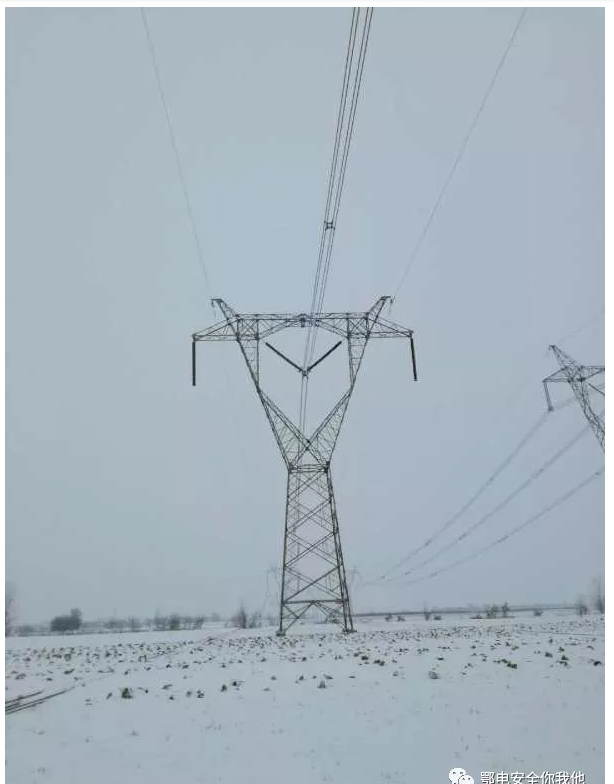

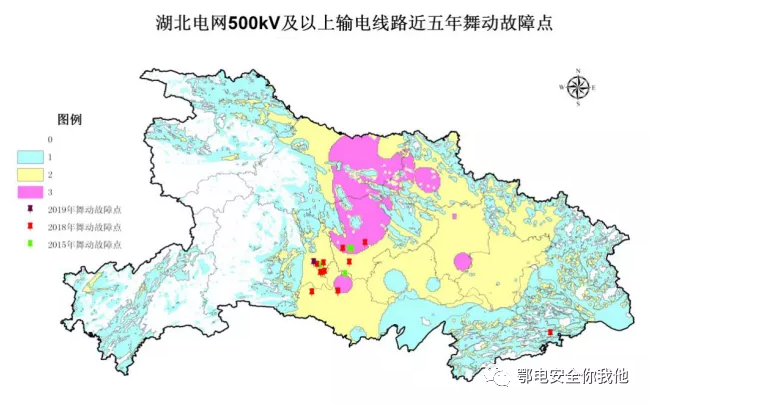

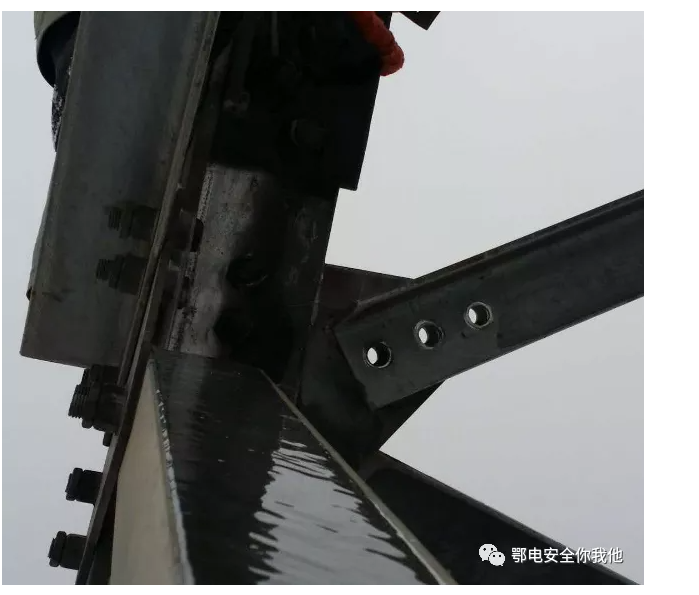

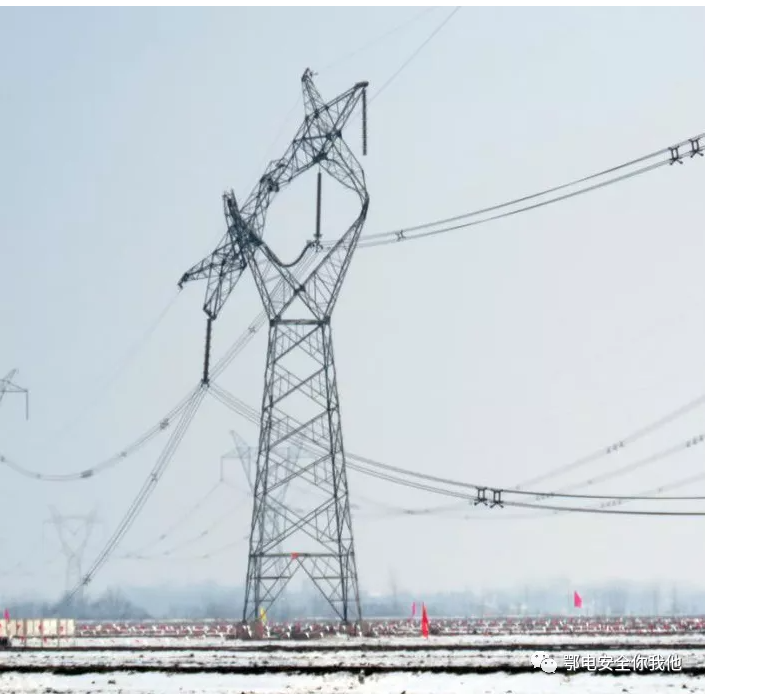

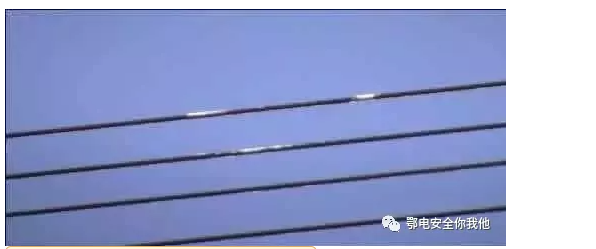

湖北地形大致為三面高、中間低、略向南敞開的不完整盆地，三峽水電廠為重要外送電源點，500kV輸電線路多為東西走向，線路極易發生舞動。近年來，湖北電網先后經歷了兩次嚴重的舞動，故障區段線路為東西走向，位于平原易舞動區。2015-2019年期間，湖北電網500kV及以上輸電線路因舞動跳閘18次，220kV及以上輸電線路因舞動跳閘31次，尤其在2015年、2018年，先后經歷了兩次嚴重的舞動， 220kV及以上輸電線路舞動次數分別為11次和18次。 圖1 2015-2019年全省220kV及以上輸電線路舞動跳閘情況 以上18次故障區段線路為東西走向，位于2級及以上易舞動區。 圖2 舞動故障點在舞區圖中的分布 線路舞動的危害主要有機械損傷和電氣故障兩類。機械損傷包括螺栓松動、脫落，金具、絕緣子、跳線損壞，導線斷股、斷線，塔材、基礎受損等；電氣故障主要包括相間跳閘、閃絡，導線燒蝕、斷線，相地短路以及混線跳閘等。 螺栓松動、脫落：輸電線路舞動使耐張塔的主材接點和橫擔緊固螺栓松扣、磨損甚至剪斷，嚴重影響鐵塔受力。 圖3 螺栓脫落 金具、絕緣子、跳線損壞：由于舞動的力學作用，使得已有內部絕緣損壞或機械損傷的絕緣子鋼腳破裂，造成掉線停電。 圖4 絕緣子掉串 導線斷股、斷線：舞動產生的導線交變應力造成導線損傷或?qū)Ь€金具磨損，導線斷線。 圖5 間隔棒磨損導線 塔材、基礎受損：舞動增加了桿塔交變應力，便桿塔橫擔和塔身失穩或塔材松動，影響運行。 圖6 桿塔塔頭變形 相間跳閘、閃絡：舞動會導致導線間隙減小，從而引起相間短路。 導線燒蝕、斷線：舞動可能會引起導線燒蝕，嚴重的會引起線路斷線。 相地跳閘：舞動也會導致導線和地線的間隙減小，從而引起相地短路。 混線跳閘等。 圖7 導線燒蝕 影響輸電線路舞動主要有氣象條件因素、地理因素、線路自身因素等。 導線不均勻覆冰是完成舞動的主要原因，在氣溫低（-8~-11℃）、雨量較少的情況下，由于細小水滴與導線表面一觸即凝，易形成典型的新月形覆冰；而當氣溫較高、雨量較大時，水滴到達導線表面時達不到一觸即凝，此時，如果風速較低，易形成典型的扇形覆冰，若風速較高，在水滴未凝結之前被風排擠而易形成近似D形的覆冰，且導線覆冰下垂部分將繼續生長成冰凌。這幾種冰形都極易發生舞動。 風激勵是導線舞動的直接原因。一段線路舞動的大小與狀態主要決定于風向與導線軸線的夾角：當夾角為90°時，對舞動的影響最大；反之，當夾角為零，即風向平行于導線軸線時，引起舞動的可能性最小。另一方面，導線舞動多產生于平原開闊地帶。 主要指輸電線路所在區域的地形與地勢；在同等氣象條件下，與山區或丘陵地區相比，平原開闊地區風速更大，更易形成穩態風，這將更加利于舞動的形成。 線路本身的結構和參數，是引起線路舞動的內因，導線分裂數越多、導線直徑越大、檔距越大、鐵塔越高越容易引起舞動。 （一）提高線路本體防舞設防標準。依據《輸電線路舞動治理工作指導意見》（國家電網生[2010]452號）和《架空輸電線路防舞設計規范》（Q/GDW1829-2012）等文件工作要求，提高線路本體防舞設防標準，全面提升舞動區線路本體防舞能力。一是合理選擇路徑，選擇路徑時應加強舞動區域的勘測和調查，宜避免路徑橫穿風口、埡口等舞動微氣象、微地形地帶。二是適當縮短檔距和耐張段長度，2級及以上舞動區內，耐張段長度原則上不宜超過3km，不應超過4km；檔距不宜超過300m。三是合理選擇桿塔和基礎型式，如舞動區不采用緊湊型、緊縮型等相間距較小的塔型，不采用獨腳拉線塔；“三跨”處的耐張塔采用鋼管塔或防舞能力相當?shù)乃停粭U塔采取全塔防松措施；不采用插入式基礎。 （二）加強舞動監測和資料整理，優化防舞裝置的選擇和安裝。合理選擇舞動在線監測裝置，針對舞動幅值、頻率、半波數，以及風速、風向、氣溫、覆冰等參數進行監測；結合舞動監測數據評估各類防舞裝置的適用性，優化防舞裝置的選擇和安裝。并依據《輸電線路防舞動差異化改造技術要求》（國家電網生[2010]774 號），綜合考慮舞動線路區段線路結構形式、各類已有防舞裝置的實際防舞效果和各類舞動裝置的特點，以及防舞裝置的使用經驗來選擇和安裝防舞裝置，并采用預絞絲等保護導線的措施。 （三）針對舞動區絕緣子串UB掛板加球頭掛環的常規金具結構形式加以改造，提高舞動區絕緣子串安全系數。排查絕緣子串UB掛板加球頭掛環的常規金具結構形式，對舞動區絕緣串掛點的UB掛板改造為EB或GD掛板形式。針對2級及以上舞動區，導線懸垂絕緣子串改為獨立雙串，改造實施困難時采用雙聯單掛點，但掛點金具強度提高1級。 （四）強化和落實覆冰舞動后輸電線路設備安全隱患排查工作。落實十八項反措要求，于覆冰舞動后進行桿塔螺栓松動、導地線線夾出口出、絕緣子鎖緊銷及相關掛點金具檢查和處理。 來源：鄂電安全你我他
