防雷接地是單面焊?還是雙面焊?
基礎接地鋼筋焊接現場經常因鋼筋網太密集、橫向焊接下方?jīng)]有操作空間難以施工等原因,達不到雙面焊接條件而采用單面焊接,搭接長度為12D(D為鋼筋外徑)。
這種做法在施工現場較常見,但是常見不見得合規合法,單面焊接是否符合國家規范要求?今天咱們來聊一聊。
基礎接地鋼筋是否可以采用單面焊接,搭接長度大于12D?
— 1 —
防雷規范要求

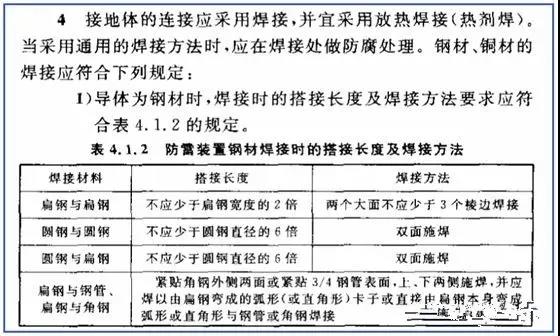

①《建筑物防雷工程施工與質量驗收規范》(GB50601-2010)4.1.2

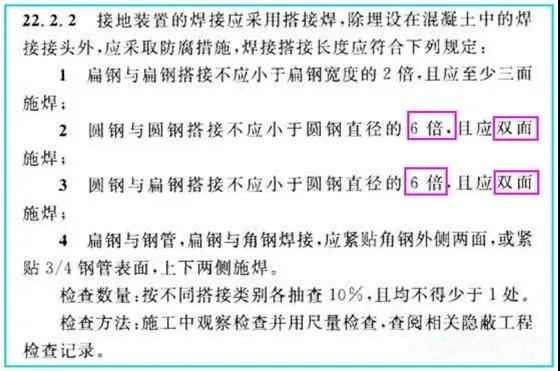

② 《建筑電氣工程施工質量驗收規范》(GB 50303-2015)
接地裝置的焊接應采用搭接焊接,除埋設在混凝土中的焊接接頭外,應采取防腐措施,圓鋼與扁鋼(圓鋼)焊接長度不小于圓鋼直徑的6倍,雙面施焊。
其他防雷相關規范均要求一致,不再贅述。

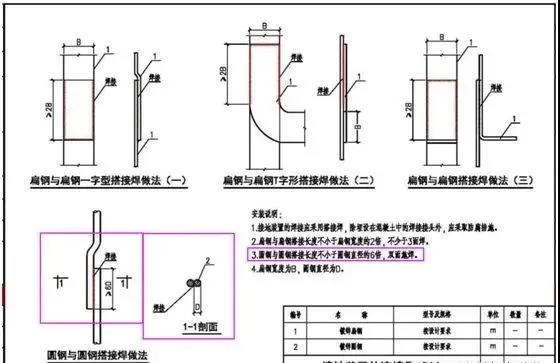

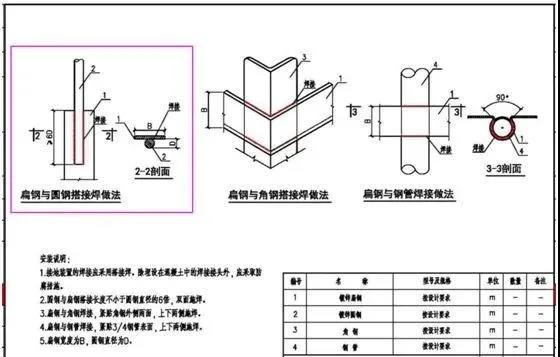

③ 圖集
規范和圖集均要求雙面焊接,原則上是不允許單面焊接。
— 2 —

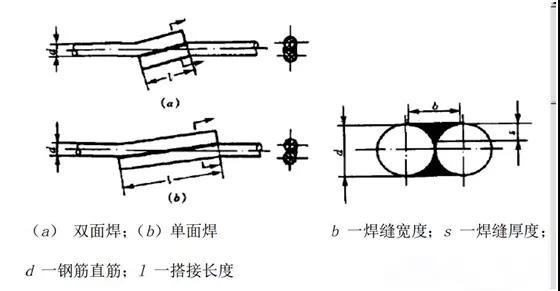

單面焊接、雙面焊接比較
單面焊:焊接鋼筋時只在兩個鋼筋接頭的一面或一側施焊;
雙面焊:在第一個面焊完后,再在背面施焊。
單面焊的優點:受操作空間影響小,易操作,焊接方便,因為只焊一面,可適用范圍比雙面焊更大,
缺點:搭接的長度較長,傳力途徑偏心。
相對于單面焊,雙面焊鋼筋接頭焊縫處應力分布比較均勻,成型好,焊縫質量高。
雙面焊的搭接長度較單面焊短,傳力途徑沿鋼筋軸線,強度,耐受度都好于單面焊。
— 3 —
鋼筋焊接及驗收規程
鋼筋搭接焊,宜采用雙面焊接;
當不能進行雙面焊接時,可采用單面焊,
但焊接長度為雙面焊接的2倍。
— 4 —
最后的話
從防雷規范、圖集的要求均為雙面焊接,
即正常情況下都應該是雙面焊接的,
原則上是不允許單面焊接的。
施工應盡可能創造施工條件,滿足雙面焊接。
當不滿足焊接要求時,可采用螺栓緊固的卡夾器連接。
若因施工現場沒有操作空間選擇采用單面焊接,
應按《鋼筋焊接及驗收規程》(JGJ18-2012)4.5.5 執行,
且搭接長度不小于雙面焊接的2倍,即12D。
(但此做法不滿足防雷設計、施工及驗收規范,盡量避免)
