通常，對安裝于現場的本安型方標儀表進行檢修和維護時，與其完成電路對接的檢修工具也必須是本安型的，必須有ATEX,FM,CSA,NEPSI等本安防爆認證。

在易爆環境中進行壓力校準，你需要一只通過本質安全認證的壓力校準器。本安型壓力校準器，比如Fluke718Ex，在歐洲使用時必須按照歐洲ATEX規程認證，在美國使用應按照NEC500。能夠向壓力變送器或壓力開關施加壓力，同時測量mA信號或開關觸點。

本文將演示在易爆環境中校準壓力校準器的實際應用。

典型的壓力應用

配備內置的手動泵，精密測量壓力和電流，F(xiàn)luke718Ex壓力校準器是完備、獨立的P/I變送器校準工具。使用Fluke718Ex 30G壓力校準器3-1 5psi/4-20mA變送器：

1. 將變送器降壓并隔離。如果打開變送器會暴露出超過本質安全（I.S.）額定值的電壓，則應使用連續監測的氣體檢測器以監測易爆氣體。

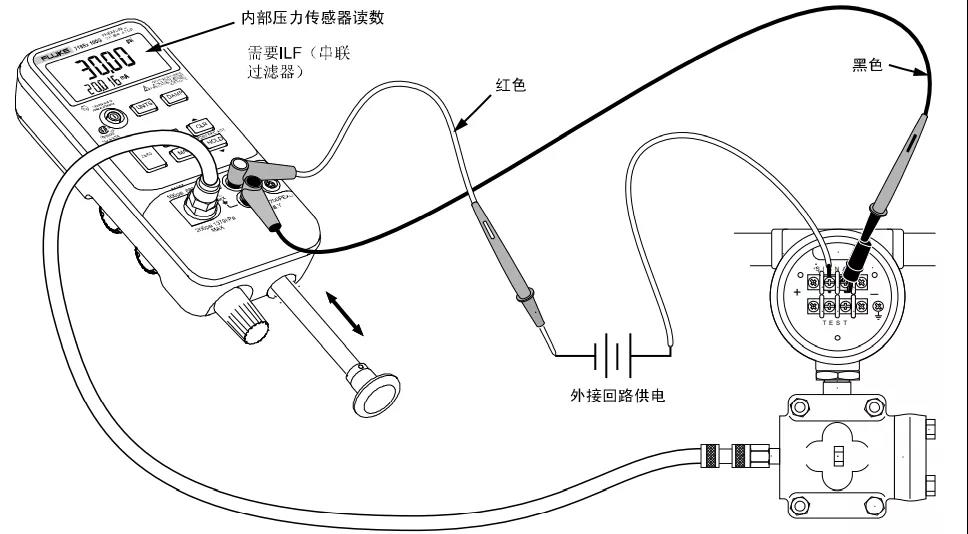

2. 是變送器垂直于718Ex的1/8英寸NPT壓力端口。按照上圖鏈接測試導線。

3. 開啟校準器。使校準器排氣，并按下歸零是顯示的壓力歸零。關閉排期控制。

4. 按下UNITS（單位）鍵直到顯示器上顯示PSI。

5. 在718Ex的放氣閥向大氣打開的情況下，按下ZERO（歸零）鍵，關閉放氣閥。對于正壓。把壓力/真空閥設為+。

6. 使用手動泵向變送器施加大約3psi。分流泵行程會施加較小的壓力增量。使用微調旋鈕合理地接近3.00psi。

7. 按下HOLD（保持）鍵，記錄psi值和mA讀數。按下HOLD鍵重新開始讀數。

8. 計算并記錄誤差，使用：誤差=（【（i-4）/6】-【（P-3）/12】）*100，其中誤差一量程百分數表示，i是你的實測電流，單位mA，P是你的實測壓力，單位psi。

9. 在中量程重復步驟5至7，大約9psi，以檢查中量程的線性度。

10. 重復步驟5至7，現在為15psi，檢查量程的100%。

如果你計算的誤差在公差范圍內，則變送器通過了你的調整測試，可以結束工作。必要時，進行歸零和量程調整，然后重復步驟5至9進行調整后測試。使線路減壓，并斷開718Ex。繼續檢測易爆氣體直到變送器恢復工作而且所有非本安電壓或能量源均隔離不會暴露于分級環境中。

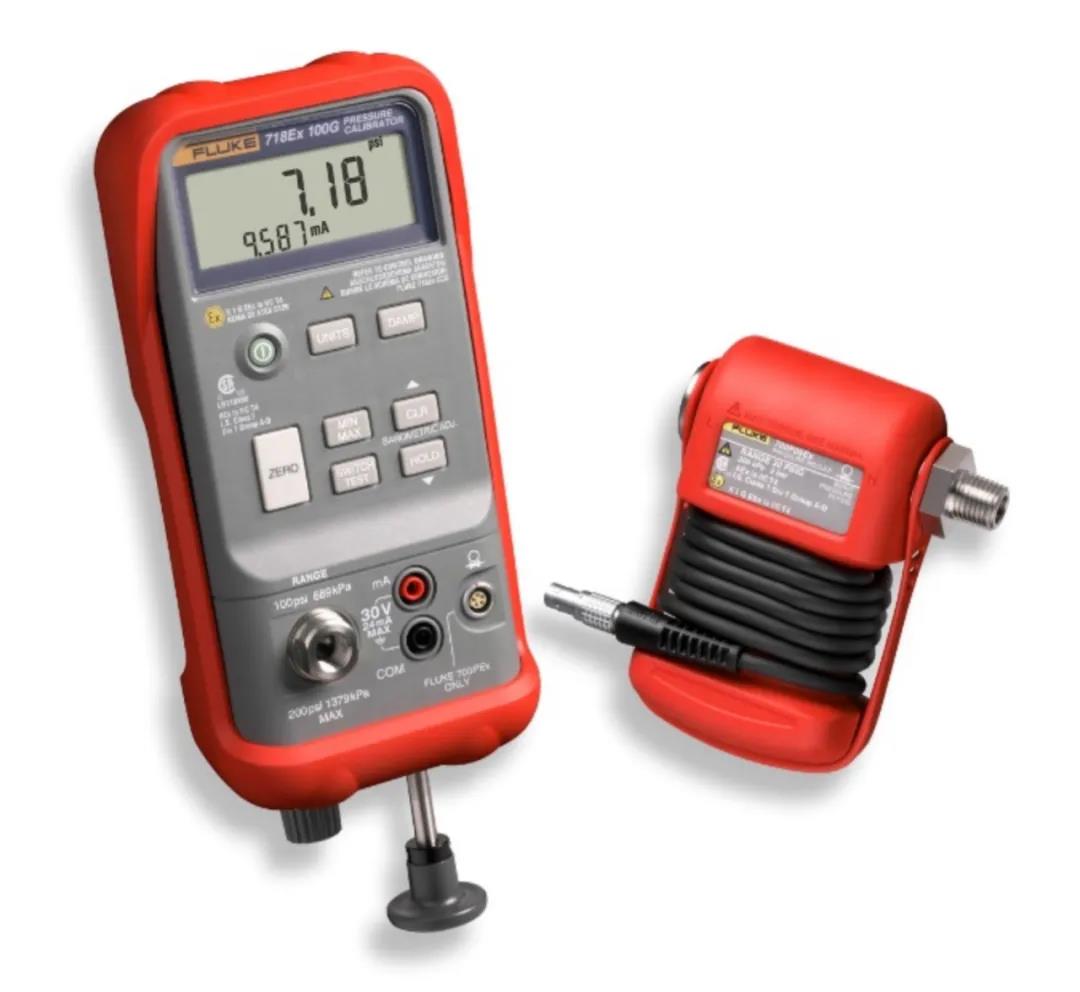

F718Ex，堅固緊湊，長度216mm，重量992g，您可以輕松地將他帶入現場。718Ex有30psi和100psi兩種型號。介質兼容性是干燥空氣和非腐蝕性氣體。內置泵產生壓力或真空。更大量程可以外接防爆壓力模塊。
