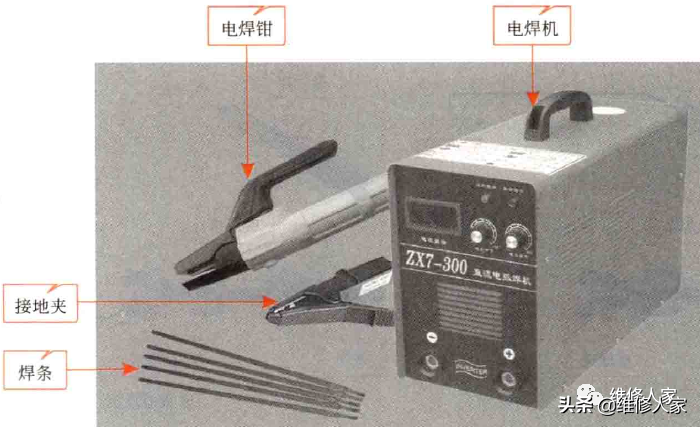

電焊設備主要包括電焊機、電焊鉗、焊條、接地夾等。

1、電焊機

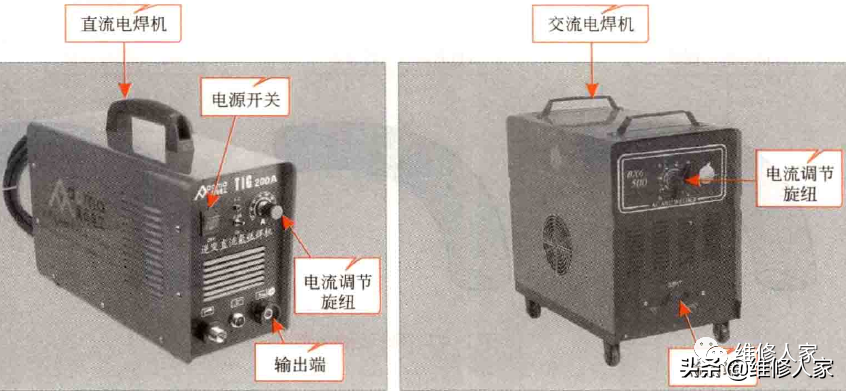

電焊機根據輸出電壓的不同，可以分為直流電焊機和交流電焊機。交流電焊機的電源是一種特殊的降壓變壓器，它具有結構簡單、噪聲小、價格便宜、使用可靠、維護方便等優點；直流電焊機電源輸出端有正、負極之分，焊接時電弧兩端極性不變。

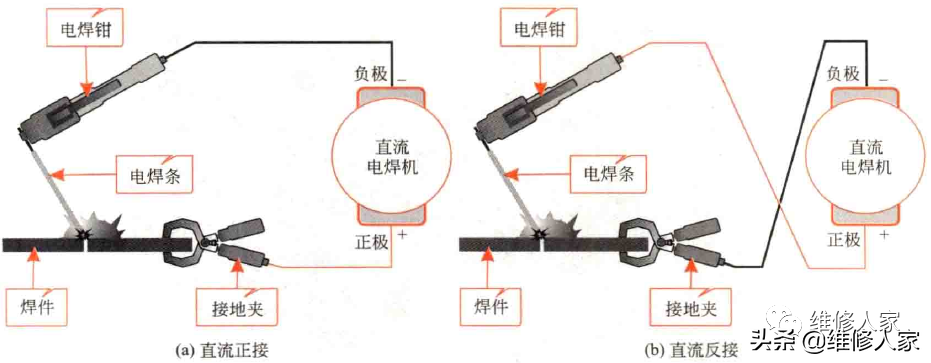

直流電焊機輸出電流分正負極，其連接方式分為直流正接和直流反接，直流正接是將焊件接到電源正極，焊條接到負極；直流反接則相反，如下圖所示。直流正接適合焊接厚焊件，直流反接適合焊接薄焊件。交流電焊機輸出無極性之分，可隨意搭接。

隨著技術的發展，有些電焊機將直流和交流集合于一體，既可以當作直流電焊機使用也可以當作交流電焊機使用。通常該類電焊機的功能旋鈕相對較 多，根據不同的需求可以調節相應的功能。

2、電焊鉗

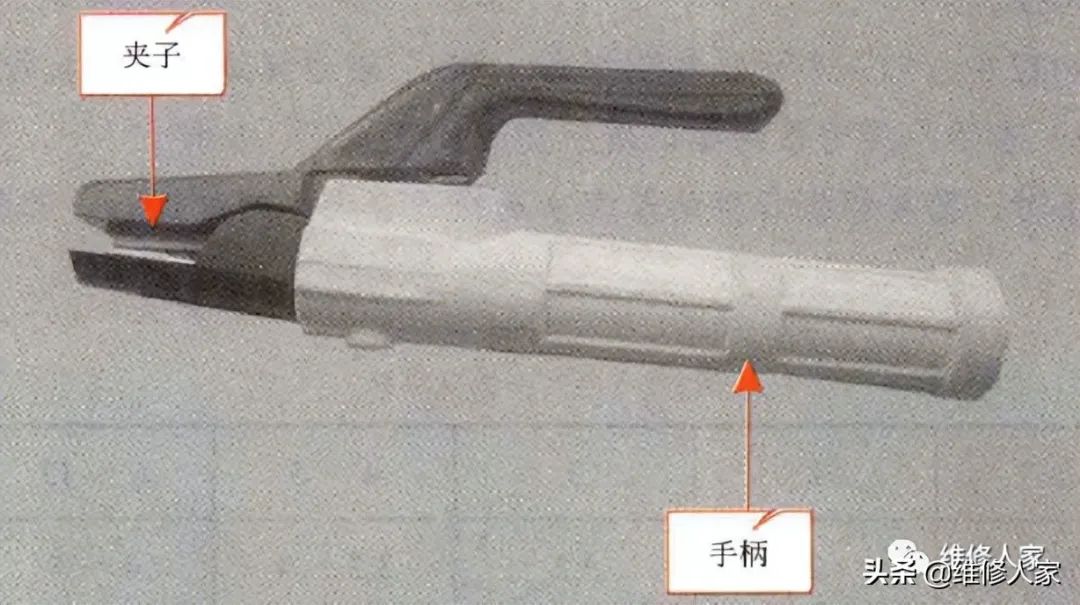

電焊鉗需要結合電焊機同時使用，主要是用來夾持電焊條，在焊接操作時， 用于傳導焊接電流的一種器械。如圖所示，該工具的外形像一個鉗子，其手柄通常是采用塑料或陶瓷進行制作，具有防護、防電擊保護、耐高溫、耐焊接飛濺以及耐跌落等多重保護功能；其夾子是釆用鑄造銅制作而成，主要是用來夾持或是操縱電焊條。

3、電焊條

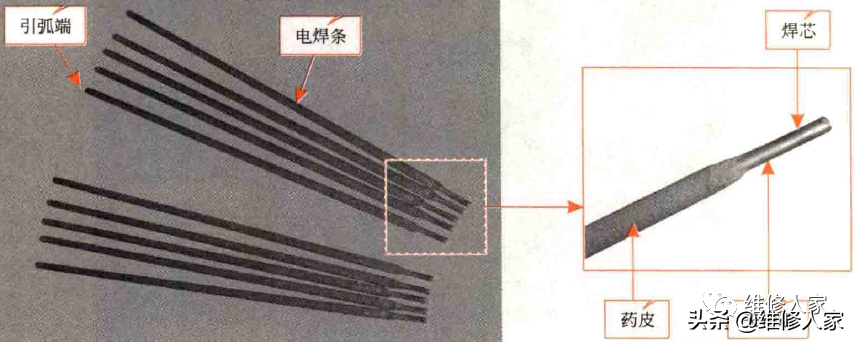

電焊條是指在金屬焊芯的外層，涂有均勻的涂料（藥皮）并向心地壓涂在焊芯上。如圖所示，電焊條主要是由焊芯和藥皮兩部分構成的，其頭部為引弧端，尾部有一段無涂層的裸焊芯，便于電焊鉗夾持和利于導電，焊芯可作為填充金屬實現對焊縫的填充連接；藥皮具有助焊、保護、改善焊接工藝的作用。

電焊條的種類、規格等可通過焊條包裝上的型號和牌號進行識別，型號是國家標準中規定的各種系列品種的焊條代號，而牌號是焊條行業統一規定的各種系列品種的焊條代號，屬于比較常用的叫法。例如型號E4303中，“E"表示焊條；"43”表示焊縫金屬的抗拉強度等級；“0”表示適用于全位置焊接；“03”表示涂層為鈦鈣型，用于交流或直流正、反接。

例如牌號J422中，“J”表示結構鋼焊條；“42”表示焊縫金屬的抗拉強度大于或等于420MPa；“2”表示涂層為鈦鈣型，用于交流或直流正、反接。

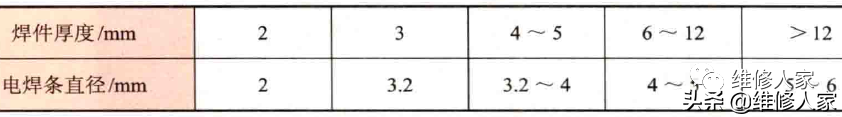

選用電焊條時，需要根據焊件的厚度來選擇適合大小的電焊條，選配原則見下表所列。

4、焊接操作

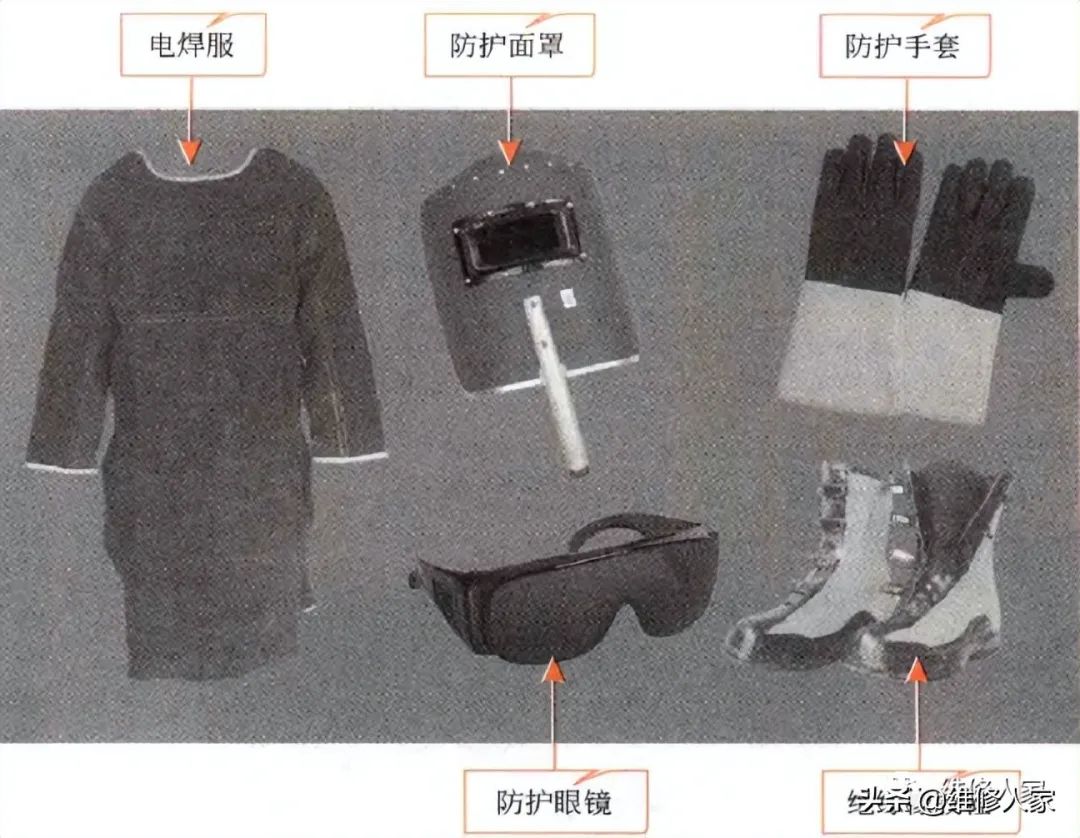

使用電焊設備對金屬進行焊接時，應當佩戴好焊接防護工具，如下圖所示，如防護面罩、防護手套、電焊服、防護眼鏡以及絕緣橡膠鞋等。

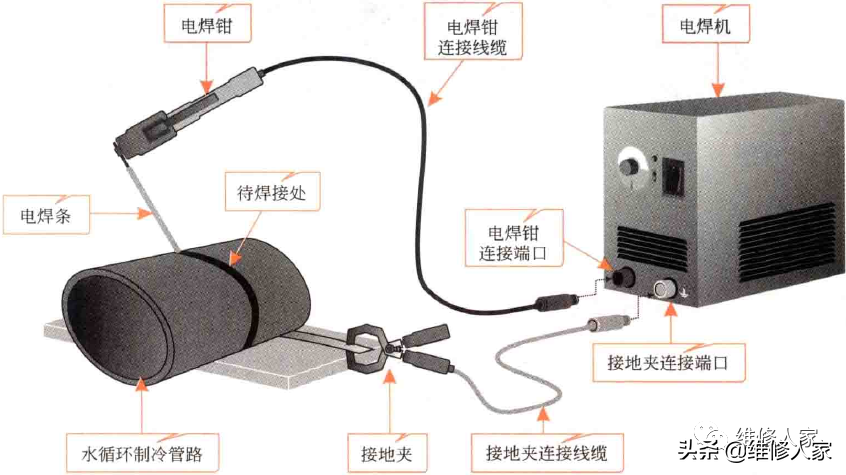

下圖所示為電焊設備的使用方法，將電焊鉗通過連接線與電焊機上電焊鉗連接端口進行連接（通常帶有標識），接地夾通過連接線與電焊機上的接地夾連接端口進行連接；電焊時將接地夾夾在水循環制冷管路上；然后用電焊鉗夾持焊條即可進行電焊操作。
